Газобаллонное оборудование для дизельного двигателя

Газобаллонное оборудование для дизельного двигателя

Метан — это природный газ, который сохраняется залежами в глубинах земли. Его используют практически в чистом виде, лишь немного отфильтровав. Метан имеет самую высокую безопасность среди газов, и он практически полностью экологичен. Этот газ невозможно испортить или как-то разбавить. Его состав всегда остаётся одинаковым.

Заправка автомобиля метаном обходиться в 3 раза дешевле, чем заправка авто бензином, что является большим преимуществом данного вида газа. Если рассматривать экологичность метана, то он имеет особый стандарт — Евро 5. Что говорит о его высокой экологичности. Метан считается современным топливом и полюбился автомобилистами во многих странах Европы, а так же в США, ведь используя его Вы можете сократить количество вредных выбросов в несколько раз.

Целесообразность установки

Как мы знаем дизельные агрегаты итак достаточно экономичные, стоит ли отдавать 80000 чтобы ставить Dual Fuel? Какая выгода?

Выгода есть, но не такая большая как с бензиновым вариантом.

целесообразность газа на дизель

Допустим, что у нас расход дизеля 10 литров на 100 км, если взять средние цены это 35 рублей – литр, то есть 350 рублей – 100 км, без газа.

Стоимость газа у нас 16 рублей (берем пропан), он заместит около 50% жидкого топлива. То есть получается (16 Х 5 = 80 р) и (35 Х 5 = 175 р) = 255 р., разница 95 руб со 100 км, с 1000 – 950 рублей.

Конечно, если вы передвигаетесь много, то целесообразность – КОНЕЧНО ЖЕ ЕСТЬ! Однако для легкового частного автомобиля, с пробегом в 1000 – 1500 км в месяц, окупаемость оборудования наступит через 60 – 70 месяцев, тут как я считаю нужно очень сильно думать.

Сейчас видео версия смотрим.

На этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР.

Похожие новости

  • Пропан или метан. Что лучше для авто. И какая у них разница?
  • Пластиковый бензобак – основные плюсы и минусы
  • Какой бензин лучше заливать? В иномарку и отечественный авто

Добавить комментарий Отменить ответ

Можно ли переоборудовать дизель на метан

Раньше установить газ на дизель было очень проблематично. Всё потому, что для работы автомобиля на газу обязательно используются свечи зажигания, а в дизеле дизтопливо поджигается без использования свечей.

Но с недавнего времени эта проблема решилась и переоборудовать дизель под метановый газ стало реально. На сегодняшний день газовый дизель считается ещё одной хорошей альтернативой для вашего автомобиля.

Установка метана на дизель требует своих особых тонкостей, но при этом остаётся достаточно простой. Перевод дизеля на газ подойдёт и для пассажирских, и для грузовых машин, и для сельскохозяйственной техники. В целом эту комбинацию можно назвать удачной практически для любого транспорта. Замена бензинового дизеля на ГБО в среднем займёт около двух дней, в зависимости от характеристик и комплектации автомобиля.

ГБО на дизель. Камаз Установка газа на авто Установка газобаллонного оборудования

Принцип работы газодизельного двигателя

Переход на газовое топливо осуществляется при помощи переключателя из салона авто после прогрева мотора, либо автоматически. Управляется процесс подачи газа электронным блоком управления ГБО установки. Газ на дизельный двигатель подаётся дозированно с помощью форсунок во впускной коллектор. Откуда смешиваясь с воздухом, на такте впуска, он поступает в цилиндры через впускные клапаны. Затем в сжатую поршнем газовоздушную смесь (такт сжатия) распыляется дизельное топливо, где из-за давления и температуры происходит взрыв. Д/т здесь выступает как запал, так как температура возгорания газа выше солярки и сам он не может воспламениться.

Плюсы перевода дизеля на метан

  • Простота установки. Установка ГБО на дизель подходит для всех типов двигателей, при этом нет нужды в полной модернизации мотора Вашего автомобиля.
  • Экономичность. Перевод на газодизельные системы становиться на 35% экономнее для Вас, чем содержание автомобиля только на дизтопливе.
  • Экологичность. Перевод дизеля на газ, в особенности на метан, увеличивает экологичность двигателя, тем самым уменьшает выбросы выхлопных газов в атмосферу.
  • Снижение уровня шума при работе автомобиля.
  • Увеличение срока службы системы подачи дизельного топлива.
  • Перевод дизеля на метан увеличивает мощность двигателя до 30% процентов.
  • Увеличение запаса хода. Ведь помимо дополнительно бака с дизельным топливом, есть еще и газовый баллон. На газовом дизеле можно проехать в три раза больше без дозаправки.

Плюсы и минусы

Главным преимуществом метана или пропана на дизеле можно назвать снижение затрат на топливо. Экономия может составить от 10% до 25%. Максимальная эффективность ощущается при движении на средней скорости по загородным дорогам.


Грузовик с установленными композитными баллонами для газа

Среди недостатков можно отметить долгую окупаемость при городской эксплуатации или при малых пробегах, стоимость переоборудования, а также наличие дополнительных узлов, которые могут выйти из строя.

Выгодно ли ставить метан на дизель

Цена ГБО выше, чем цена бензиновой системы на дизель. Но при этом сам метан намного дешевле, чем бензиновое топливо. Что поможет сэкономить в будущем и выйти в плюс. Установка ГБО на дизель, в целом, очень выгодное вложение. Так как помимо экологичности и экономии он существенно улучшит характеристики автомобиля, увеличит срок службы двигателя и его мощность. А установка газового оборудования на дизель окупиться приблизительно через 4 месяца, в зависимости от того, какой у Вас расход топлива.

Как работает газодизель

При установке метана или пропана следует помнить, что солярка используется постоянно. Меняется только ее количество в топливной смеси. На «холодную» и при низких оборотах, система практически не добавляет газ. Это позволяет двигателю стабильно работать, сохраняя высокий крутящий момент на малых оборотах. При повышении оборотов и с умеренной нагрузкой, количество газа увеличивается, а количество дизельного топлива снижается, что уменьшает расходы на заправку.


Схема работы газового дизельного оборудования с дополнительным блоком управления

Включать и выключать газ не нужно, хотя такая возможность имеется. Переход с одного вида топлива на другой проходит незаметно для водителя. Мотор, работающий одновременно на дизеле и газе, называют газодизелем. Первые серийные заводские образцы пытались выпускать еще в СССР на грузовиках КАМАЗ, но тогда посчитали проект экономически невыгодным, но сейчас уже продаются заводские варианты газодизеля.

Газовое оборудование может использоваться как на атмосферных, так и на турбированных дизельных двигателях.

Возможность установки своими руками

Многие задаются вопросами касательно того, можно ли самостоятельно поставить на дизель газ, и без постороннего вмешательства перевести мотор на альтернативное топливо. В теории можно, но на практике всё куда сложнее.

Читайте так же:
Как сделать экскаватор своими руками

Если спросить, можно ли в действительности установить ГБО на дизельный двигатель, все специалисты однозначно ответят утвердительно. Такой переход возможен. Проблема лишь в том, что сделать это своими руками, не имея специального оборудования и инструментов, невозможно.

А ставят ли газ в обычный дизельный двигатель в гаражных условиях, можно узнать у самих владельцев газодизельных машин. Находятся такие умельцы, которые собирают узел самостоятельно. Самые большие сложности обычно связаны с:

  • подключением газового оборудования;
  • адаптацией и синхронизацией топливной штатной системы;
  • установкой электроники;
  • установкой контрольно-измерительных приборов.

Подключение ГБО своими руками

Да, в дизельную машину в теории можно поставить газ своими руками, только дополнительно придётся отыскать соответствующее программное обеспечение.

Но есть несколько подводных камней в такой ситуации. Не зря отмечалось, что поставить газ, если у вас дизель, возможно своими руками скорее в теории. Так ли это на практике, вопрос крайне актуальный. Проблема самостоятельного монтажа подкреплена такими нюансами:

  • Технически реализовать такой проект самостоятельно очень тяжело. Нужно оборудование, инструменты, специальное программное обеспечение. Это останавливает около 80% попыток всё сделать своими руками.
  • При переходе на альтернативный вид топлива требуется специальное документальное подтверждение, что работа была выполнена лицензированным специализированным сервисом.
  • Без такого подтверждения возникает ещё одна сложность. Это регистрация переделки в ГИБДД. А отсутствие пометок о внесении изменений карается штрафом.

При отсутствии разрешения автовладельца не только оштрафуют, но и заставят демонтировать ГБО.

Это во многом отвечает на вопрос о том, ставят ли на дизельные монотопливные двигатели системы ГБО и почему такую работу лучше доверить специалистам соответствующего профиля.

Дизельный мотор на газу: особенности работы, преимущества и недостатки газодизеля

Как известно, более дешевое по цене газовое топливо позволяет существенно экономить денежные средства в процессе эксплуатации различных транспортных средств. Для этого достаточно установить на автомобиль ГБО.

Что касается дизельных моторов, еще несколько лет назад перевести на газ дизельные двигатели не представлялось возможным или такие работы предполагали большую сложность. Однако сегодня ситуация в корне изменилась. Далее мы поговорим о том, как переводят дизельный двигатель на газ, что такое газодизель, а также какие плюсы и минусы имеет данное решение.

«Быть или не быть» газу на грузовиках?

В 2012 году в итальянском городе Болонья проходила III Международная выставка, посвящённая использованию сжиженного природного газа (СПГ) в качестве моторного топлива. Зарубежные автопроизводители представили широкий модельный ряд как легкового, так и коммерческого авто транспорта, оснащённые традиционными ДВС, конвертированные в двигатели, работающие на природном газе. Особенно активными потребителями газа на транспорте в Европе считаются Голландия и Германия. С недавних пор к ним присоединилась Италия. Газодизель, несомненно, проигрывает «чистому газу». В том числе по экономическим и экологическим показателям. Но, следует учитывать специфику России. Тяжёлые гружёные фуры не могут ездить зигзагами по стране в поисках очередной АГНКС. С другой стороны, непредсказуемость экономической политики правительства в отношении грузоперевозчиков толкает транспортные компании даже на такой отчаянный шаг.

Пока государство плотоядно оглядывается на столь прибыльную сферу как грузоперевозки, стремясь войти в долю путём повышения акцизов на бензин и введения интересных транспортных сборов, перевозчикам стоит присмотреться к новым или забытым старым разработкам КАМАЗа. Кардинально изменить положение компании перевод транспорта на газодизель вряд ли сможет, но существенно сэкономить на топливе получится однозначно.

Покровительство правительства

Правительство РФ, наконец, признало: газовые двигатели не могут пробить себе дорогу на автомобильном рынке страны. Поэтому в сфере ТЭК государство определило приоритетное направление работы: увеличить долю использования природного газа в виде моторного топлива. Для этого уже приняты ряд мер:

ГБО и мощность двигателя. Минимизируем потерю мощности от установки ГБО

ГБО и мощность двигателя. Минимизируем потерю мощности от установки ГБО

Вопрос ставить ГБО или нет, волнует многих автомобилистов, причем каждого из тех, кто лишь думает об экономии, которое обеспечивает газобаллонное оборудование, останавливает та или иная причина. Среди таких причин можно выделить основные, среди которых: проблемы с мотором в случае некорректной установки, цена вопроса, а также панический страх того, что газовое оборудование взорвется.

Есть еще немало причин, которые останавливают автомобилистов от перехода с бензина на газ, однако сегодня мы поговорим о такой проблеме как снижение мощности двигателя после установки ГБО. В этой статье я попытаюсь разобраться почему падает мощность двигателя при работе на газе и каким образом можно минимизировать эти самые потери.

Не секрет, что на газе машина едет «не так как на бензине», я имею ввиду набор скорости, то есть проще говоря мощность. Резкие ускорения становятся не такими резкими, особенно если мотор имеет небольшой объем. Все знают о такой особенности ГБО, однако почему это происходит и как с этим бороться знает далеко не каждый. Большинство установщиков настолько свыклись с этой особенностью работы двигателя на газе, что после установки практически не уделяют никакого внимания настройке и регулировке ГБО. В результате вместо 5-10% падения мощности клиент может получить все 15%, а то и больше, но предъявить ничего не сможет, т. к. установщики сразу же все спишут на то, что это газ и падение мощности после установки — это норма.

Итак, давайте же разберемся на что необходимо обратить внимание при установке газобаллонного оборудования для того, чтобы минимизировать потерю мощности двигателя.

  1. Неправильный подбор газобаллонного оборудования, а также установка. Из-за несоответствия газовой аппаратуры тому или иному двигателю, вы можете получить неприемлемый результат, который также будет предусматривать побочный эффект в виде снижения мощности двигателя во время работы на газе. Важную роль играет все начиная шлангами и заканчивая форсунками и «мозгами». Несовместимость оборудования друг с другом может подавлять потенциал конфликтующих между собой узлов, в результате вы получите снижение мощности и нестабильную работу мотора. Установщики должны уметь собрать не только самый выгодный с точки зрения цены комплект, но и самый эффективный, тот с которым ваш двигатель сможет демонстрировать максимальную эффективность и производительность. Установка ГБО не менее важна, поскольку даже неправильная врезка штуцеров во впускной коллектор, которой, как правило, никто не уделяет особого внимания, может доставить в процессе эксплуатации немало хлопот.

  1. Воздушный фильтр. Обязательно проверьте состояние воздушного фильтра, регулярная замена фильтра позволит избежать потерь мощности и исключит вероятность попадания в цилиндры какой-либо грязи и пыли, которая накапливается если долго не менять фильтрующий элемент.
Читайте так же:
Как сделать пилораму в домашних условиях

  1. Зажигание. В автомобилях с автоматическим зажиганием сложно что-либо изменить в настройках зажигания, но все же при желании можно все. Задача настройщика установить момент зажигания на несколько градусов раньше, это примерно 3-5°. Такая настройка необходима для того, чтобы нивелировать более длительный процесс сгорания пропан-бутановой смеси. Если все оставить как есть остатки газовой смеси будут догорать во выпускном коллекторе, что так или иначе нарушит работу мотора и вызовет снижение мощности и перерасход топлива.

  1. Свечи зажигания. Первое, что необходимо проверить, это подходят ли ваши свечи для работы с пропан-бутановой смесью. Лучше будет если вы купите специальные газовые свечи, которые адаптированы для работы с газом. Выбирать необходимо более холодные свечи зажигания, то есть с большим калильным числом. Из-за особенности газового топлива, которое сгорая выделяет гораздо больше температуры (

  1. ВВ-провода. Состояние высоковольтных проводов не менее важно нежели свечи зажигания. Любые пробои или разрывы приведут к нестабильной искре и в результате нарушат нормальное искрообразование. В итоге вы получите нестабильную работу двигателя, падение мощности, а также перерасход топлива.

    Подогрев воздуха и горючей смеси. Чтобы процесс смесеобразования бензиновой смеси происходил без нарушений, необходимы определенные условия. Так, к примеру, воздух должен быть определенной температуры (

  1. Качество топлива. Низкое качество газового топлива имеет самое прямое отношение к падению мощности двигателя во время работы на газе. Из-за различных примесей, газ разбавляется и мотор кроме допустимой мощности теряет еще больше только потому, что автовладельцы пытаются экономить даже на газе, заправляясь на дешевых частных АГЗС.

При правильном подходе и соблюдении всех вышеперечисленных правил можно добиться минимального снижения мощности двигателя при работе на газе. Более того, существует немало способов повысить мощность за счет более кардинальных доработок, например, таких как фрезеровка ГБЦ, которая позволяет не только повысить степень сжатия, но и получить неплохую прибавку мощности при работе на газовом топливе.

У меня все, напишите в комментариях о каких способах увеличения мощности вам известно и насколько снизилась мощность двигателя после установки ГБО у вас. Всем спасибо за внимание, желаю удачи и мира, до скорых встреч на ГБОшнике. Пока!

ПОХОЖИЕ ЗАПИСИ:

4 Комментарий(ев) к статье: “ ГБО и мощность двигателя. Минимизируем потерю мощности от установки ГБО ”

но мне все же интересны истоки теории о «подогреве горючей смеси» Все инженеры ДВС пытаются как можно больше впихнуть кислорода в цилиндр за такт, городят интеркулеры, шноркили, прочие способы завести холодный воздух… а у вас «впускной коллектор обогревается антифризом»… вот как так? не может и я чего не знаю…

К сожалению, да, вы чего-то не знаете… Ссылку с объяснением того как происходит обогрев впускного коллектора сбросил на почту! Всего доброго!

3. Зажигание. — тут уместно было бы упомянуть «вариаторы зажигания»
6. Подогрев воздуха и горючей смеси… Все описанное в этом разделе — техническая ересь.

в целом самая идея статьи не раскрыта. Цитата: Не секрет, что на газе машина едет «не так как на бензине». По факту машина на СНГ может ехать не хуже, а даже и лучше, если конструктивно она может подстроиться под использование высокооктанового топлива. Современный двигатель рассчитанный на 95+ бензин оборудованный датчиком детонации и возможностью само регулировки угла опережения зажигания свыше +/- 15* уже работают «не отличить от бензина» (при грамотном монтаже). Двигатели рассчитанные на 98 бензин (да еще с турбиной) будет уже лучше работать на пропане (от части потому, что 98 бензин чаще сомнительного качества). Так же низко оборотистые много литровые двигатели (типа v8 5.7 на LC200 c пиком крутящего момента в районе 3000 оборотов/мин) будут заметно лучше воспринимать газовое топливо, нежели средне оборотные малолитражки. На высоко оборотистых двигателей типа КИО Рио 1.6 (где пик тяги смещен в район 6000 оборотов/мин) при попытки устроить агрессивную езду разница будет в пользу бензина, так как из-за чуть меньшей скорости сгорания пропан-бутана, часть топлива будет не успевать сгорать в столь быстрых циклах. Это вообще может привести к перегреву выхлопных клапанов. Поэтому ЕСЛИ вы любитель класть стрелку тахометра в красную зону — вам рекомендуется на оборотах выше 4500-5000 добавлять к СНГ бензин или вообще настроить ЭБУ на автоматический переход бензина в экстремальных режимах.

Александр, спасибо за хороший комментарий и конструктивную критику. На счет выражения «не так как на бензине»… Согласен, что можно многого добиться и машина может будет ехать даже лучше чем на бензине, но в том то и суть, что она будет ехать как угодно, но не так как на бензине! По сути идея статьи в том и заключалась, чтобы дать понять установившим ГБО, что мириться с падением мощности не стоит и, что если оно существенное, то что-то не так с настройкой или самим мотором. Придраться можно и к столбу, но зачем? Лучше просто дополнить то, что было упущено автором, что вы собственно и сделали, за что Вам большое спасибо.

Двигатель КамАЗ 820.61–260: особенности системы питания и типовые неисправности

Васенин, А. С. Двигатель КамАЗ 820.61–260: особенности системы питания и типовые неисправности / А. С. Васенин, А. Г. Шумков. — Текст : непосредственный // Молодой ученый. — 2016. — № 14 (118). — С. 128-131. — URL: https://moluch.ru/archive/118/32552/ (дата обращения: 18.11.2021).

Статья содержит информацию о перспективном типе двигателя — двигателе, спроектированном для работы на компримированном природном газе. В работе рассмотрен состав системы питания двигателя КамАЗ 820.61–260, произведен анализ часто возникающих неисправностей, установлены причины возникновения неисправностей. Предложены мероприятия для устранения неисправностей.

Ключевые слова: КамАЗ-820.61–260, редуктор газовый, форсунка топливная, компримированный природный газ, отказ

Одним из актуальных направлений развития современного автомобилестроения является создание двигателей, использующих в качестве топлива компримированный природный газ [1]. Компримированный природный газ — метан — в отличие от сжатого природного газа — смеси пропана и бутана — имеет следующие преимущества: меньшая стоимость 1 литра метана по сравнению с пропан-бутаном, наиболее низкая токсичность отработавших газов. Кроме того, расширение парка подвижного состава, использующего в качестве топлива метан, поддерживается Правительством Российской Федерации [2]. В частности, на все большее количество автобусов, предназначенных для перевозки пассажиров в черте города, устанавливают двигатели, использующие в качестве топлива компримированный природный газ. Учитывая особенности использования компримированного природного газа в качестве топлива, выявление причин отказов топливной системы двигателя и оперативное обнаружение неисправностей позволят создать рекомендации для правильной эксплуатации подвижного состава с двигателями, использующими в качестве топлива метан.

Читайте так же:
Как проверить тахометр на работоспособность

Для использования компримированного природного газа в качестве топлива Нефтекамским автомобильным заводом был спроектирован двигатель КамАЗ-820.60–260.

Рабочий объем двигателя 11.762 л, при этом номинальная мощность составляет 260 л.с. при 2200 об/мин.

Для работы двигателя на компримированном природном газе и повышения мощности степень сжатия снижена до 12 единиц; система питания двигателя представляет собой распределенный впрыск с 1 форсункой на цилиндр [3]. Система зажигания электронная, имеет индивидуальные катушку зажигания свечу зажигания на каждый цилиндр. Модификации 820.60–260 и 820.61–260 не имеют конструктивных различий: первая устанавливается на шасси автомобилей КамАЗ, вторая — на шасси автобусов НефАЗ.

Рассмотрим основные конструктивные элементы системы питания двигателя КамАЗ 820.61–260, схема представлена на рисунке 1.

схемка

Рис. 1. Схема системы питания двигателя КамАЗ 820.61–260: 1 — Баллон газовый, 2 — Вентиль, 3 — Фильтр магистральный, 4 — Редуктор газовый двухступенчатый, 5 — Клапан электромагнитный низкого давления, 6 — Рампа топливная, 7 — Форсунка топливная, 8 — Заслонка дроссельная

а) Баллон газовый. Основной особенностью метана как химического соединения является его низкая плотность по сравнению с атмосферным воздухом: плотность метана в 2 раза меньше плотности воздуха, температура перехода метана из газообразного состояния в жидкое происходит при температуре — 168 0 С — именно поэтому для обеспечения приемлемого запаса хода транспортного средства метан сжимают до давления 20 МПа [3]. Соответственно баллоны, в которых хранится метан, обладают следующими требованиями:

‒ рабочее давление баллона 20 МПа.

‒ давление наполнения 26 МПа

‒ разрушающее давление не менее 48 МПа [5]

Вследствие высокого рабочего давления баллоны изготавливают из металлокомпозита. Для снижения массы применяют переменную толщину стенки баллонов. Периодичность освидетельствования баллонов необходима 1 раз в три года, срок службы — 15 лет [5].

б) Вентиль, которым оснащен блок газовых баллонов, имеет 5 степеней защиты

1) Ручной вентиль для перекрытия подачи газа — используется при длительных простоях транспортного средства / при ремонтых воздействиях, связанных с отсоединеним элементов системы питания [5].

2) Устройство для аварийного сброса давления — представляет собой плавкий предохранитель, который в случае пожара предотвратит нарастание давления и последующее разрушение баллона. Температура срабатывания предохранителя 110 0 С. Следует отметить, что температура воспламенения метана 640–650 0 С в соответствии с рисунком 5, концентрация для образования взрывоопасной смеси должна в 4 раза превышать концентрацию пропан-бутановой смеси, что позволяет отнести метан к 4 классу воспламеняющихся веществ.

3) Устройство, обеспечивающее сброс метана при превышении давления в 37 МПа.

4) Электромагнитный клапан высокого давления — обеспечивает оперативное управление открытием баллонов с рабочего места водителя и предназначен для использования во время рабочей смены транспортного средства.

5) Скоростной клапан, представляющий собой дроссель. Необходим для ограничения скорости потока газа и предотвращения мгновенного падения давления через разгерметизованное соединение [5].

в) Фильтр магистральный является следующим элементом системы питания. Фильтр необходим для очистки газа от веществ, ухудшающих эксплуатационные свойства: в частности при перекачивании газа на компрессорных станциях в него попадают продукты износа поршневой группы насосов и конденсат воды — таким образом, фильтр состоит из фильтрующего элемента тонкой очистки газа и осушителя для удаления паров воды из топлива.

г) Трубопроводы газовые высокого давления представляют собой трубки, выполненные из нержавеющей стали. Толщина стенки составляет 1 мм, внешний диаметр 8 мм. Герметизация трубопроводов при соединении происходит за счет ниппельного соединения по наружному конусу [5].

д) Редуктор газовый двухступенчатый предназначен для снижения давления компримированного природного газа с 20 МПа до 0.37 МПа и поддержания давления 0.37 МПа на всех режимах работы двигателя до падения давления в баллонах ниже 0.37 Мпа [9]. Редуктор включает в себя клапан аварийного снижения давления в первой ступени при повышении давления выше расчетных значений, а также систему подогрева для предотвращения замерзания клапанов первой и второй ступеней в процессе понижения давления. Система подогрева связана с системой охлаждения двигателя, т. е. редуктор обогревается охлаждающей жидкостью [5].

е) Клапан электромагнитный низкого давления для управления топливной магистралью низкого давления служит запорным механизмом для управления потоком природного газа после редуктора. Установлен на топливной рампе [5].

ж) Форсунки топливные являются исполнительными устройствами системы питания. Ввиду особенностей конструкции двигатель КамАЗ 820.61–260 имеет 2 топливные рампы, непосредственно в которую интегрированы топливные форсунки с электромагнитным управлением. В верхней части форсунки расположен соленоид, при подаче напряжения на который якорь форсунки поднимается и происходит подача газа во впускной коллектор данного цилиндра. При отсутствии напряжения якорь возвращается на место под действием пружины [5].

Система питания двигателя КамАЗ 820.61–260 не лишена недостатков, которые приводят к отказам, представленным в таблице 1.

Отказы системы топливной

Причина

Следствие

Отказ

Недостаточная мощность встроенного подогревателя редуктора

Потеря эластичности мембраны камеры высокого давления с последующим прорывом

Повреждение мембраны камеры высокого давления

Износостойкость материала пружины не соответствует условиям эксплуатации

Изгиб возвратной пружины в рабочем колодце

Отказ топливной форсунки с заклиниванием запорного клапана в открытом положении

Величина хода якоря значительна (составляет 0.63 мм)

Появление повреждений в форме концентрических окружностей на седле якоря

Неисправность топливной форсунки, связанная с потерей герметичности

Отказ редуктора газового с повреждением мембраны камеры высокого давления. Газовый редуктор для топливной системы КамАЗ 820.61–260 двухкамерный, первая камера понижает давление с 200 МПа до 50 МПа, вторая — с 50 МПа до 3 МПа [6]. Повреждение мембраны представляет собой сквозной прорыв в виде полумесяца, представленное на рисунке 2, вследствие чего редуктор не может эффективно понижать давление [6].

Рис. 2. Повреждение мембраны редуктора газового

Признаки отказа: неустойчивая работа двигателя на холостом ходу, невозможность пуска холодного двигателя — из-за превышения порога давления в 4.6 МПа топливные форсунки могут не открыться. Причиной данной неисправности является низкая мощность встроенного подогрева редуктора, составляющая 20 Вт. В отличие от би-топливных систем питания, в которых пуск и прогрев двигателя происходит на бензине или дизельном топливе и, как следствие, при включении газовой системы питания редуктор омывается теплой охлаждающей жидкостью, двигатель КамАЗ 820.61–260 запускается непосредственно на компримированном природном газе. Именно для предотвращения обмерзания клапанов редуктора, и потери эластичности мембран необходим встроенный подогрев, так как при расширении и понижении давления газ резко охлаждается.

Читайте так же:
Как расплавить латунь в домашних условиях

Отказ топливной форсунки с заклиниванием якоря в открытом положении. Заклинивание форсунки в открытом состоянии происходило, предположительно, из-за перекоса возвратной пружины — витки возвратной пружины с одной стороны имеют потертости до металлического блеска, тогда как основной оттенок пружины — матовый, пружина представлена на рисунке 3 [7].

Рис. 3. Пружина возвратная

Возвратная пружина необходима для перемещения якоря и прекращения подачи газа. Кроме того, сила упругости пружины должна быть подобрана таким образом, чтобы позволять наиболее быстрое открытие форсунки и наиболее быстрое закрытие, противодействуя магнитному полю катушки, которое нелинейно исчезает при снятии управляющего импульса. Следует отметить, что газовая форсунка, в отличие от бензиновой, управляется сигналом широтно-импульсной модуляции вследствие малого сопротивления обмотки катушки. Таким образом, за время впрыска на катушку форсунки подается напряжение в виде пульсаций определенной скважности, причем частота пульсаций высока, так что катушка не перегревается. Для сравнения сопротивление форсунки бензинового двигателя составляет 16–17 Ом, тогда как сопротивление обмотки катушки газовой форсунки — около 7 Ом — вследствие чего при подаче на нее постоянного напряжения возможен перегрев и перегорание обмотки катушки [7].

Для устранения выявленных отказов могут быть осуществлены следующие мероприятия:

1) Увеличение мощности встроенного подогревателя газового редуктора позволит предотвратить снижение эластичности мембраны камеры высокого давления и избежать ее повреждения.

2) Заменить материал изготовления пружины с более высокими показателями износостойкости, т. е. более подходящий для условий эксплуатации данного элемента.

В статье поэлементно рассмотрена система питания двигателя КамАЗ 820.61–260, определены наиболее частые отказы ее элементов, установлены причины отказов и предложены мероприятия для их устранения.

ГБО на дизельный двигатель — миф или реальность

Установка гбо на автомобили уже давным-давно перестала быть чем-то диковинным. Однако, если с бензиновыми моторами все ясно, то о возможностях подобной замены топлива на дизельном двигателе знает далеко не каждый. Тем не менее, эта идея не нова – исследования и работы в данной области ведутся уже давно (еще с времен существования СССР). Накопленный опыт используется компаниями, специализирующимися на подборе комплектующих и переоборудовании тракторов и грузовиков.

Комплект гбо для дизеля

Не только газ…

Дело в том, что полностью переоборудовать дизельный двигатель так, чтобы он работал исключительно на природном газу, нельзя. Все дело в том, что температура воспламенения газа (порядка 700 °С) примерно в 2 раза выше, чем дизельного топлива (около 350 °С). А это значит, что схема с воспламенением дизтоплива, посредством воздействия на него сжатого воздуха в цилиндрах, с газом работать не будет – он просто не загорится.

Так что любой газодизель работает на смеси солярки и природного газа, причем дизтопливо служит для воспламенения последнего.

Метан или пропан?

Этот момент волнует многих, кто решился на переоборудование дизеля и установку гбо. Дело в том, что процент ДТ в смеси, поступающей в двигатель, прямо зависит от типа газа. К примеру, в пропановой смеси «соляра» составляет порядка 40%, а в метановой – около 20%. Так что у каждого из вариантов есть как достоинства, так и недостатки.

  1. Стоимость – как правило, цена на метан ниже, чем на пропан;
  2. Значительно больший процент замещения газом жидкого топлива (до 80%).
  1. Баллоны – для данного газа емкости имеют больший объем (при тех же габаритах, что и для метана), а еще они легче. Так что с установкой гбо проблем будет меньше;
  2. Сеть АЗС – для пропана она гораздо более развита, следовательно, шанс остаться в пути без топлива невелик.

Баллон на газодизеле

Переоборудовать дизель под работу на газу возможно, для чего есть 2 пути.

— Первый предполагает создание дизеля, работающего на смешанном топливе. Его большим плюсом является тот факт, что не приходится кардинально переделывать топливную систему мотора, да и возвращение к первоначальной схеме работы тоже вполне возможно. Кроме этого, по израсходованию всего запаса газа, такой силовой агрегат моментально переводится на дизельное топливо и начинает работать в привычном для себя режиме;

— Второй является не чем иным, как полной «переделкой» мотора под работу исключительно на газу, следовательно, назвать его газодизелем можно лишь с большой натяжкой.

Принцип работы газодизеля и необходимые изменения

В первом варианте необходимо приспособить «соляроядный» мотор к работе на газу. Данная схема не может похвастаться большой популярностью, однако применяется уже достаточно давно. Она подразумевает подачу в цилиндры не только газа, но и небольшой доли ДТ. Такая доля носит название запальной порции. Суть работы данной схемы состоит в подаче газо-воздушной смеси в начале такта сжатия и запальной порции – в конце такта.

Минимальное процентное соотношение запальной порции может варьироваться в диапазоне от 15 до 30%. На него оказывают влияние различные факторы:

  • тип силового агрегата;
  • версия ГБО;
  • техническое состояние мотора.

15-30% – это min, необходимый для самовоспламенения и поджигания газа в камере сгорания. В условиях работы на комбинированном топливе можно забыть о черном дыме, вылетающем из выхлопной трубы. Кроме этого, мотор становится гораздо экологичнее, и это несмотря на небольшое повышение уровня углеводородов (СН) в дыме, ведь это не привычные для дизеля канцерогены, а просто не догоревший полностью метан, который абсолютно безвреден для окружающей среды.

Более того, после переоборудования владельцу реже придется менять масло, да и срок службы самого «сердца» автомобиля заметно возрастает, за счет сокращения вредных отложений на элементах ЦПГ.

Что касается внесения изменений в конструкцию, то они не являются кардинальными и необратимыми. Для этого необходимо установить гбо, а также несколько подкорректировать работу топливной системы. Это подразумевает постоянное впрыскивание в цилиндры незначительных порций солярки, за что отвечает насос высокого давления.

Экономия

Данный вопрос является, пожалуй, самым важным. Статистика свидетельствует, что большинство владельцев дизельных транспортных средств просто-напросто не заинтересованы в их переработке. Для начала массового перехода на газодизели требуется поддерживать цену пропана как min в 2 раза меньшую, чем стоимость ДТ или 95-го бензина, что же касается метана, то он должен стать еще дешевле.

Как показывают отзывы владельцев, установка гбо на легковые авто просто нецелесообразна (ну разве что в случае больших годовых пробегов – более 40 000 км), потому как подобная модернизация влетает в копеечку и окупается она очень долго (порядка 5 лет).

Читайте так же:
Как сделать вездеход своими руками

Монтаж газобаллонного оборудования на грузовики выглядит заманчиво, ведь они не только «наматывают» огромные пробеги, но и «аппетит» у них гораздо выше, чем у легковушки. Но есть большая проблема – место. Действительно, разместить на том же тягаче или самосвале большое количество газовых баллонов просто негде, а установка 3-4 штук ничего не решит.

Как видно, единственным, действительно стоящим вариантом является газодизель на тракторе. При этом экономия на топливе заметно повышается (почти вдвое). Кроме этого, такой мотор на тракторе имеет массу плюсов:

  • хорошая диффузия;
  • экологичность;
  • антидетонационная стойкость;
  • низкая скорость сгорания смеси и так далее.

Неудивительно, что и отзывы о тракторных газодизелях самые лестные.

Следовательно, будущее у газодизеля определенно есть, но область его применения сильно ограничена. По сути, он востребован лишь в сельском хозяйстве.

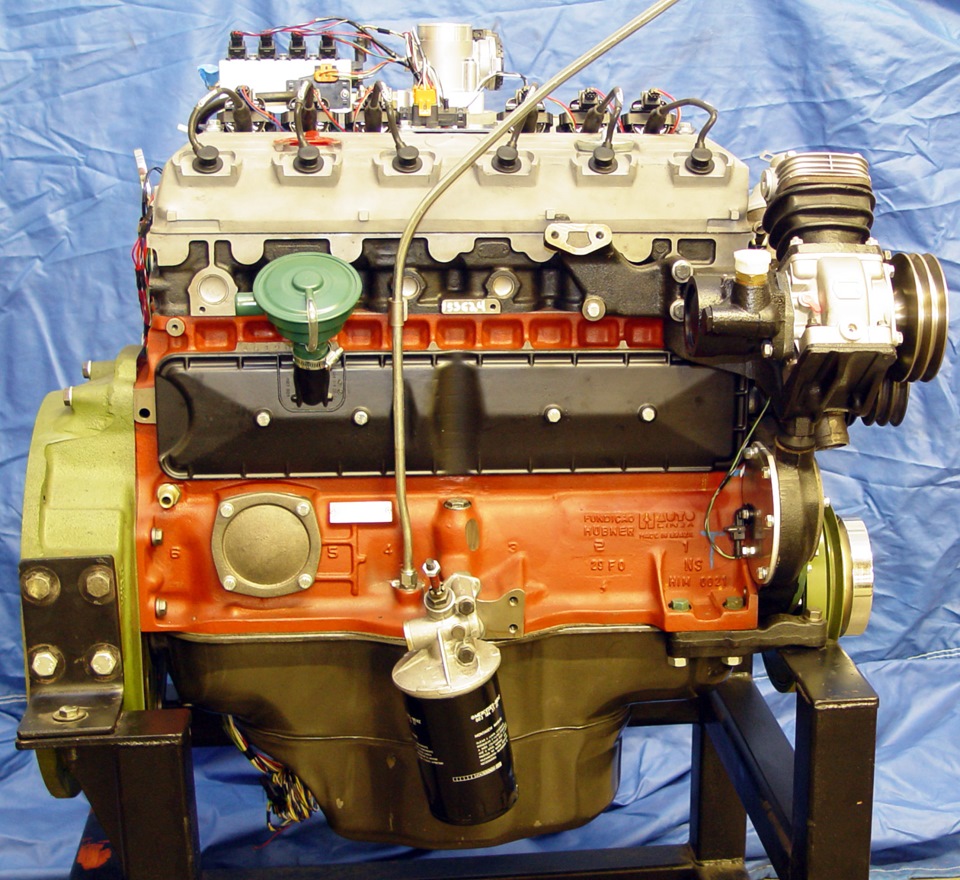

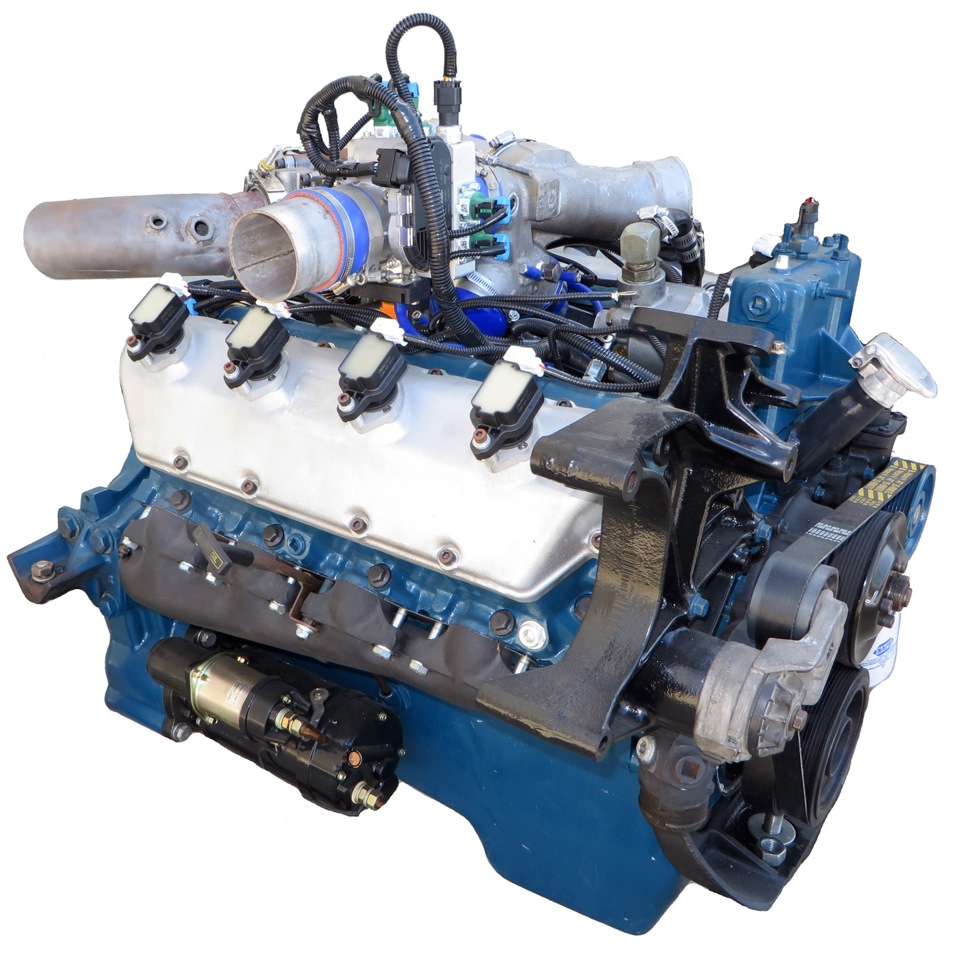

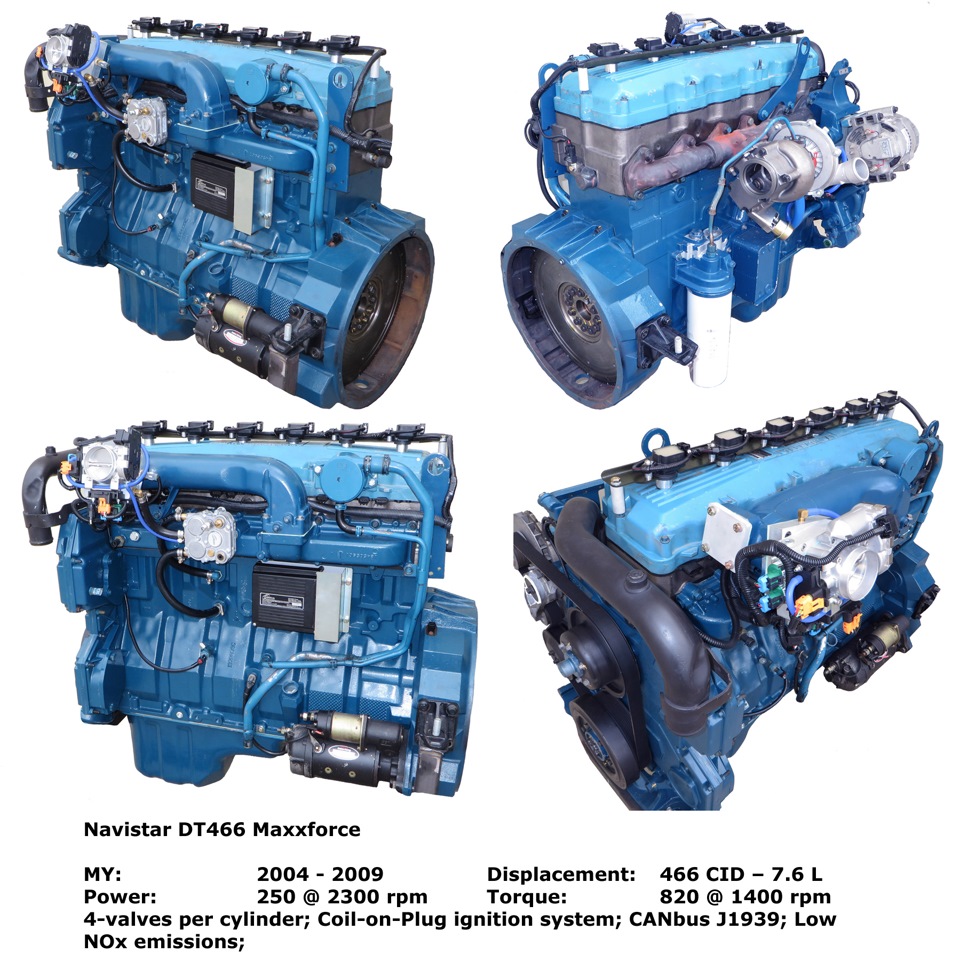

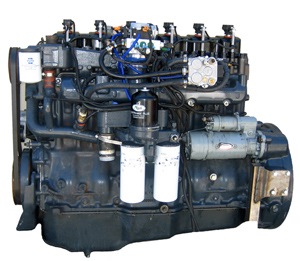

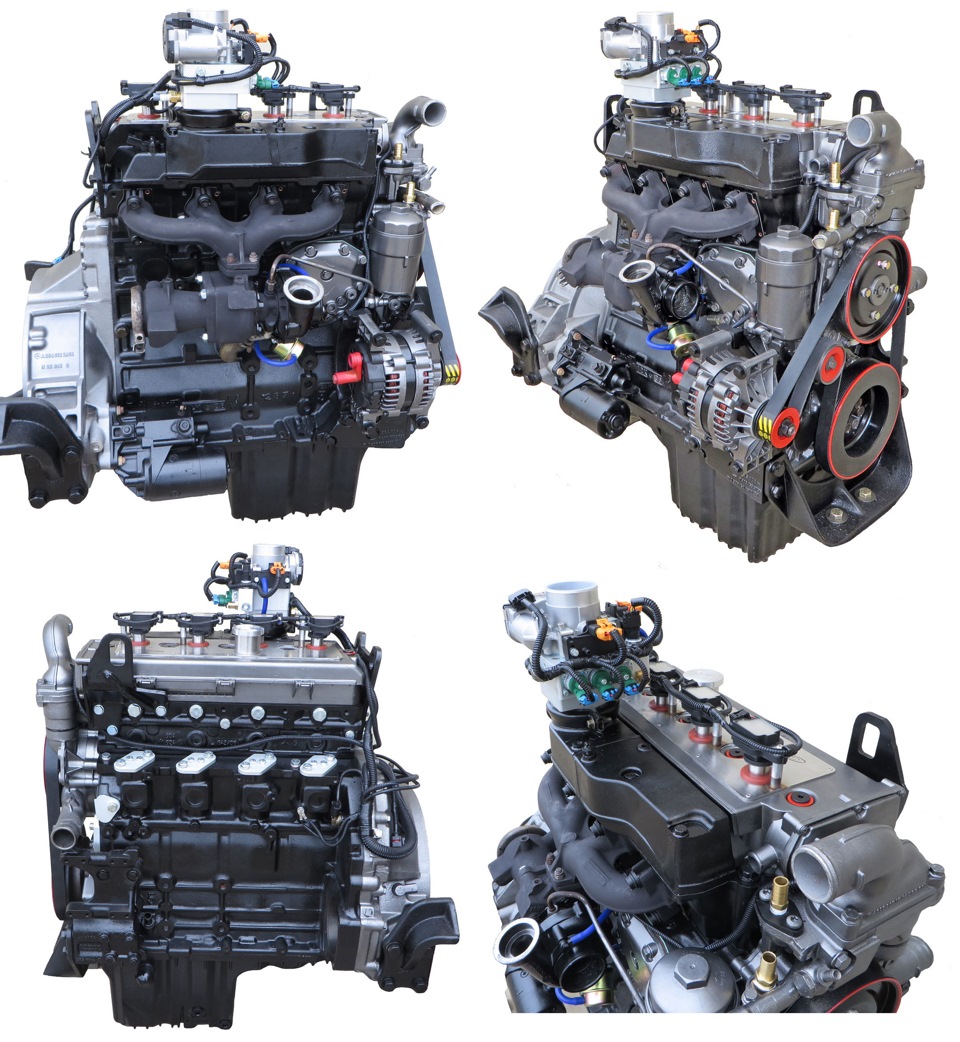

Конвертация дизельных двигателей для работы на 100% метан (цикл Отто, искровое зажигание). Фото-примеры.

Напомню, что конвертация с дизеля на метан дает в среднем двукратную экономию относительно дизельного. При конвертации проводятся следующие доработки:

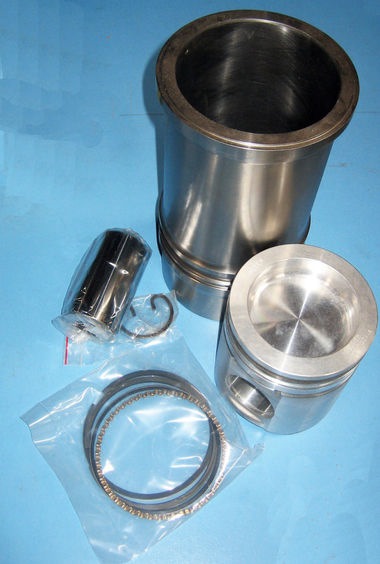

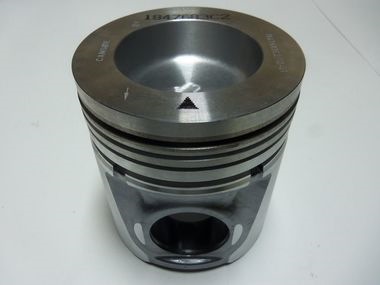

+ меняется поршневая со снижением степени сжатия;

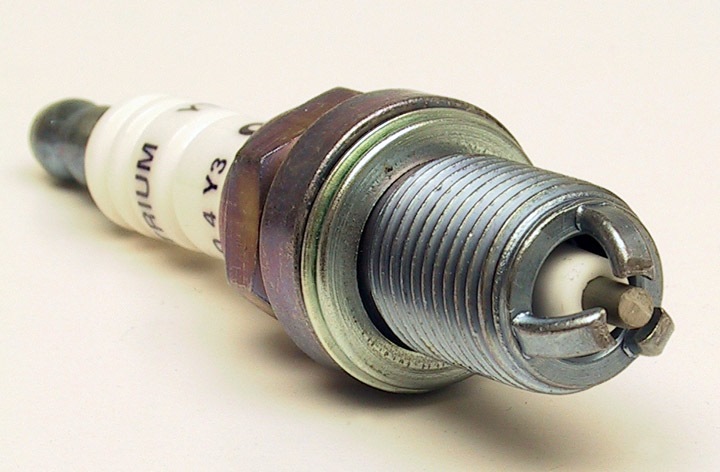

+ производится установка свечей зажигания путем доработки головки цилиндров;

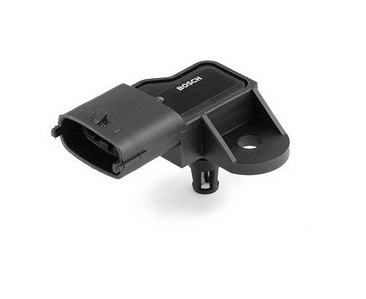

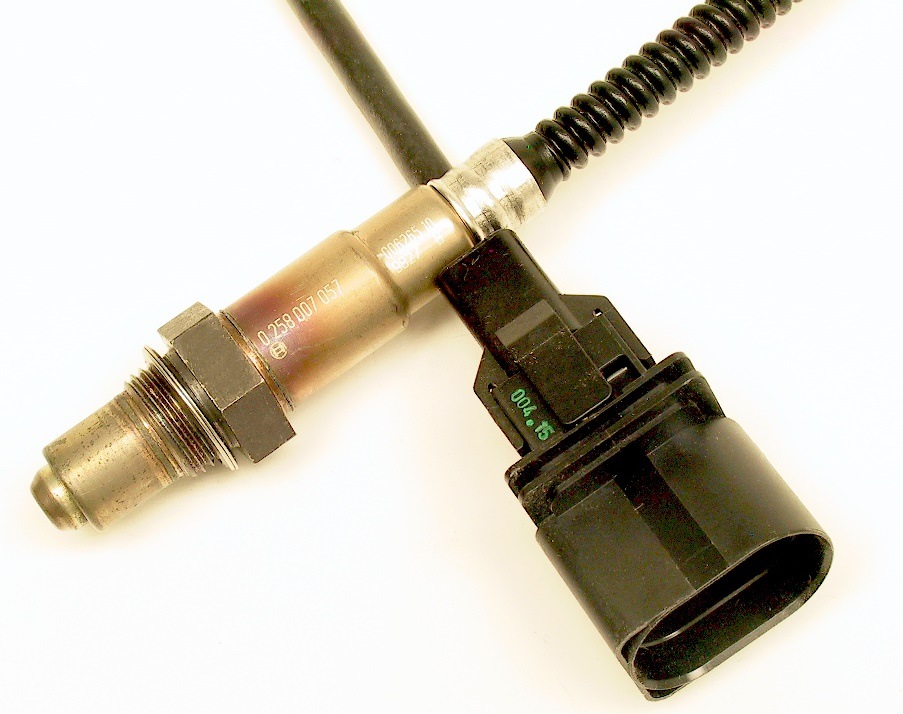

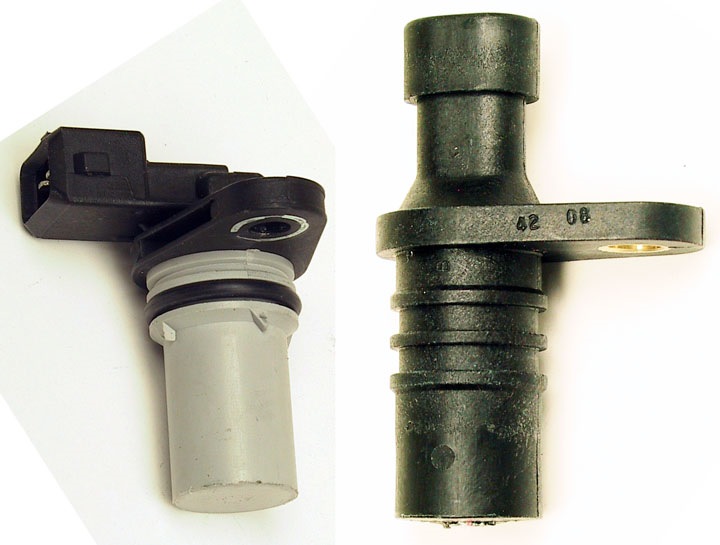

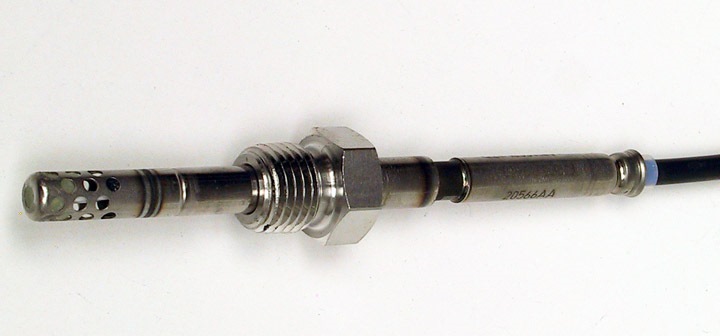

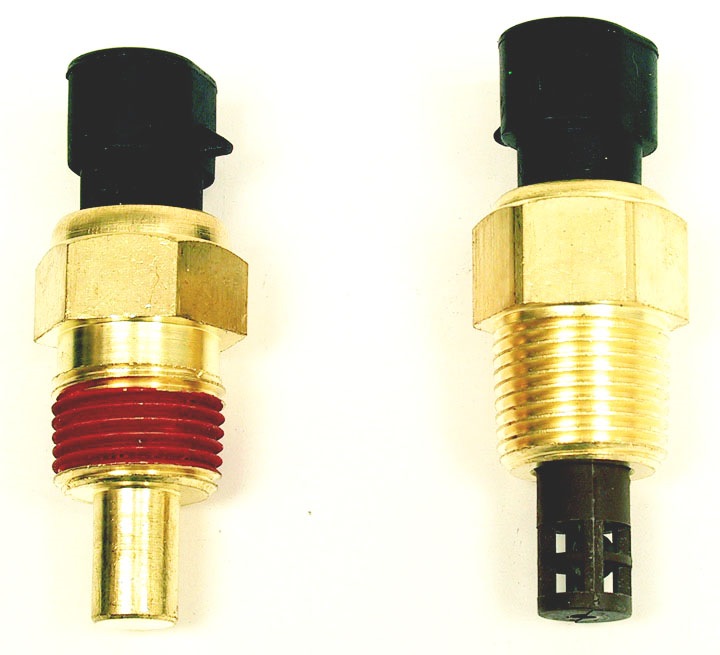

+ устанавливаются необходимые для работы двигателя датчики (датчик абсолютного давления газа, датчик температуры газа, датчик температуры всасываемого воздуха, датчик положение коленвала, датчик положения распредвала, датчик температуры двигателя, датчик кислорода, датчик температуры выхлопных газов);

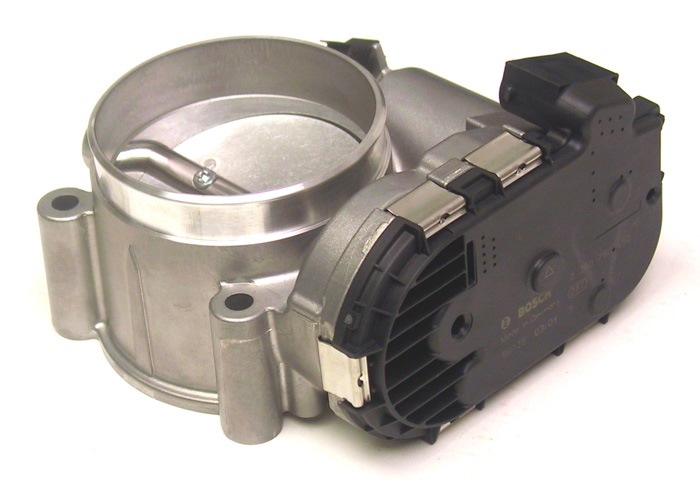

+ механическая или электронная дроссельная заслонка;
+ вестгейт и управление давлением наддува;
+ газовые форсунки;

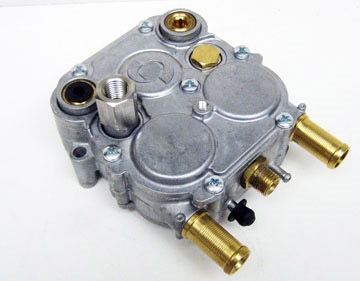

+ газовый редуктор.

Comments 22

Ну, а кроме картинок — конкретная информация есть? Кто, где, как, сколько стоит? Меня интересует перевод на газ показанного выше ОМ-366. Что можете сказать?

Перкинс, Дойц — это зачем всё здесь.
Вы наверное представляете, как ваш блог читает директор фабрики или автотранспортной компании, или главный инженер рудника?

Нет у местных читателей Перкинсов, нет Дойцев, нет Катерпилеров.
Ну для примера, хорошо, а где пример конвертации Д245, что-нибудь кроме фото ЯМЗ есть?
Элитгаз участвует в федеральной программе, конвертирует коммунальную технику или автобусы городские?

Фактически это то что интересно нам и записываем в такую "записную книжку "дабы дать почитать и другим возможно интересующимся.
Все это можно делать и у нас, но важно чтобы экономика складывалась. Для разработки с нуля необходимы финансы явно больше нежели установка гбо за пару дней. Поэтому заводы и не делают быстро, т.к. выйдет дорого у них и не факт что массовый продукт. Частнику тоже не особо интересно, потому что все хотят готовое решение по цене обычного гбо.
Федеральные програмы правильное развитие.
У нас стоит на площадке прототип газопоршневой электростанции на постоянных магнитах на базе двигателя КамАЗ и в ближайшее время хотим освоить ЯМЗ-536.

"У нас стоит на площадке прототип газопоршневой электростанции на постоянных магнитах…"
Ну, про газопоршневой… понятно. Интересует другое — на постоянных магнитах… Т.е. на якоре (роторе) обмоток нет, а вместо них постоянные магниты?

Что за аппарат подробнее

А для частника что, да как — сколько стоит данная конвертация?
Что в документах, как меняется мощность, какой налог, какой экологический класс?

Пока американцы, азиаты, да арабы дело делают, у нас всё буксует.
То заправок нет, то хрен легализуешь, это саботаж какой-то.

Новый газовый ЛиАЗ стоит дешевле дизельного с учётом субсидий. А тратить миллион на конвертацию с дизеля на газ бу авто техники могут далеко не все компании. В основном это как раз экспереминенты при Газпроме и т.д.

Переделка дизельных двигателей под природный газ давно взята на вооружение как минимум компаниями, занимающимися производством электростанций (Cummins, CAT, Perkins (они же FG Wilson) и т.д.) Переделки, как уже было сказано, минимальны. Экономическая эффективность огромнейшая. Ресурс у этих двигателей тоже не маленький по 20-30т. моточасов до капиталки как минимум. Отечественные производители наконец начинают раскачиваться — КАМАЗ, ЯМЗ. Я имею в виду не какие-то индивидуальные доработки, а вполне серийное производство. В настоящее время подразделение КАМАЗа серийно выпускает электростанции на базе газового двигателя. Подразделение от ЯМЗа обещались в 17м году начать серийный выпуск. Каково качество этих изделий и каков ресурс сказать пока не могу, но по цене явно "уделывают" зарубежные аналоги)))) Надеюсь эта тема не заглохнет у производителей.

Так все же мощность и крутящий при этом падают или нет? И как насчет ресурса?

Зависит от настроек. Мощность чаще всего ограничивают дабы не сломать трансмиссию.

Добрый день!
Мне интересно, какой экономический смысл в сим деянии?
Я понимаю, на бензиновый двиг накинуть форсы и редуктор — цена инсталляции гуманная и оправданная…

А вот перебирать движок до винтика, докупать навесное, всякие заслонки, датчики, и чтобы двигатель при этом потерял дуальность — какой в этом смысл?

Экономия в 2 раза для коммерческой техники очень серьёзная мотивация. А двутопливность можно обеспечить и пропаном при желании. Ивеко даже бензином умудрилась снабдить конвертированный двигатель.

Коммерческий транспорт я так понимаю в основном дизельный?

Да, конвертация имеется ввиду с дизеля на искровое зажигание.

Не вижу смысла этих переделок. Как меняются ТТХ двигателей?А они меняются и не в лучшую сторону. Как ни крути но у всех ДВС работающих на газе мощность падает, крутящий момент меньше становится. Странно вообще видеть переделанные американские двигателя, в США газ мало используется в качестве автомобильного топлива особенно в коммерческом транспорте. Опять нам впаривают какую-то фигню, вместо того, чтобы сделать нормальный уровень цен на топливо.

Рекомендую прочитать новости на нашем сайте. Они дадут представление о развитие газомоторного рынка.

И какие?В США газ не используют газ!

У нас исторически его дольше используют. США только недавно активно занялись развитием, но при этом семимильными шагами. Технологически у них больше сделано нежели у нас это факт. Смотрим новости по этой теме elitegas.ru/category/news/. Пролистайте страниц 5 и будет понимание что твориться в мире по газомоторке.

Обычно на заводе всё это и происходит. Частенько тккие движки работают и без обратной связи без лямбы на выпуске

Прошу по возможности привести примеры и если есть фото таких конвертаций.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
