Как самостоятельно сделать вибратор для бетонной смеси

Как самостоятельно сделать вибратор для бетонной смеси

Как самостоятельно сделать вибратор для бетонной смеси

Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из толщи еще свежего раствора излишки воздуха, из-за которых бетон пористый и хрупкий. Можно купить или же сделать вибратор своими руками.

Самодельная виброустановка

Не очень мощный слой бетона на глубину до 20-30 см качественно уплотняет простой площадочный вибратор. Он передает колебания вглубь через воздействие на поверхность стяжки. Применение целесообразно на больших площадях заливки, где вручную сделать выравнивание и трамбовку невозможно. Объем смеси в точке воздействия будет зависеть от ширины площадки и мощности оборудования.

Схема поверхностного вибратора

Универсальная технология уплотнения изнутри позволяет упрочнять конструкции любых размеров, если найдется глубинный вибратор с наконечником требуемой длины. Именно он при погружении в жидкий раствор создает вокруг себя необходимые колебания. В результате крупные и мелкие фракции смеси (щебень и песок) укладываются в опалубке наиболее плотно, практически не оставляя места для воздуха.

Применение глубинного метода предполагает определенную осторожность – наконечник инструмента не должен приближаться к арматурным стержням более, чем на треть своего диаметра. Несоблюдение этого требования приведет к тому, что стальная арматура из-за вибрации потеряет контакт с бетоном и станет неэффективной.

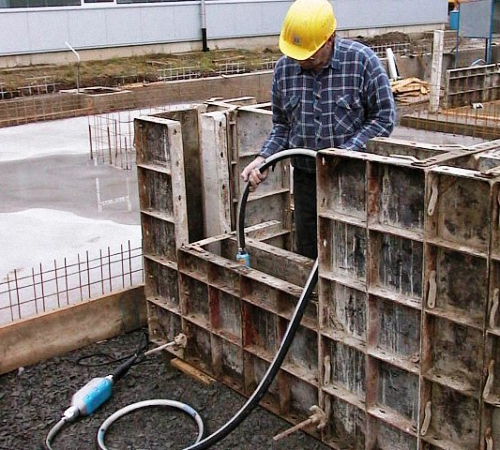

Виброустановка глубинного типа

Здесь в качестве поверхности вибратора выступает сама опалубка, в которую заливается бетон – именно на нее передаются колебания от специального механизма, и она самостоятельно «утрясает» весь находящийся внутри раствор. Уплотнение в этом случае происходит наиболее полно и по всему объему монолита, но сама опалубка может разрушиться от вибрации, если не подобрать для нее подходящий материал. Использование этой технологии нужно предусматривать еще до начала бетонных работ.

Вибрирующие устройства разных типов

Изготовление виброустановки

Купить вибратор для укладки бетона проще всего. Но если вы не занимаетесь бетонными работами постоянно, то нет смысла тратить деньги для одноразового применения дорогого инструмента. Стоимость полного комплекта вибрационного оборудования со всеми насадками составит минимум 4 тысячи рублей.

Для своих нужд и разовых работ его проще изготовить своими руками. Тем более что сделать необходимо не весь прибор целиком, а только насадку для имеющихся в хозяйстве дрели, перфоратора, болгарки или просто мотора.

Основное требование – двигатель должен иметь определенную частоту вращения для разных составов:

  • не менее 3500 об/мин для крупнозернистого раствора;
  • до 9000 оборотов для среднезернистого;
  • от 10 до 20 тысяч, если нужна виброустановка для бетона мелких фракций.

Важны и характеристики оборудования, взятого за основу самодельного инструмента. Чем выше будет мощность, тем больший объем уплотненного бетона можно будет получить за раз.

Электродрель есть практически в каждом доме, где хозяин умеет что-либо делать своими руками. В крайнем случае ее стоит купить – такой инструмент пригодится еще не раз и для других работ по дому. Требуемая мощность дрели – около 1 кВт.

Чтобы на ее основе изготовить самодельный вибратор для бетона, понадобится труба из нержавейки диаметром около 45 мм и длиной 500 мм, а также другие метизделия, которые есть в свободной продаже:

  • короткая, как и труба, металлическая арматура 14-15 мм в поперечнике;
  • той же длины или чуть меньше квадратный металлический стержень;
  • пара подшипников;
  • втулка.

Применение электродрели

Инструкция по изготовлению вибронасадки и вала:

  • Оба стержня привариваются друг к другу, что позволяет сместить их общий центр тяжести и получить в результате дебалансир. Его вращение и будет создавать вибрационный эффект. При этом нужно оставить свободными оба конца круглой арматуры для дальнейшего монтажа.
  • Через пару подшипников сварная конструкция устанавливается внутри трубы так, чтобы обеспечивался ее свободный ход для передачи колебаний на погружной вибратор. Если размер круглого стержня не позволяет установить его во внутренние цилиндры подшипников, по краям его можно обточить напильником или болгаркой.
  • Носовую часть дебалансированной арматуры необходимо обрезать, оставив выходящий за край трубы участок размером 5-10 мм. Насадить на один из концов оси втулку.
  • На торцевой части круглого стержня сделать отверстие под крепление к валу и вварить в него гибкий стальной тросик.
  • Вращательную часть вибронасадки закрыть нанизанной на трос втулкой, чтобы при работе внутрь трубы не попадал бетон.
  • Пропустить гибкий стержень через резиновый шланг и закрепить конец получившегося вала хомутом.
  • На свободной части стального троса приварить переходник и с его помощью соединить вал с дрелью.

Нежелательно отказываться от изготовления гибкого вала, хотя насадка, собранная по описанной схеме, может крепиться и непосредственно на дрель. Но отдача получится слишком большой, да и инструмент она быстро разобьет. Такой глубинный вибратор хорошо использовать для уплотнения бетона нормальной густоты.

Самый подходящий агрегат, так как он может передавать на насадку одновременно и вращательное, и поступательное движение. Вибратор из перфоратора удобно использовать для вертикальных конструкций. Для работы понадобится только стальная шайба, с помощью которой к инструменту крепится арматурный стержень-насадка. Его длина будет зависеть от глубины бетонной заливки, чтобы весь объем раствора был подвергнут вибрационной усадке.

Сам перфоратор должен иметь мощность не менее 1,5 кВт. Его нужно будет перевести в ударный режим и погрузить штык в бетон до самого дна, постепенно перемещая его по схеме в толще цементно-песчаной смеси. Если же длины виброштыка не хватает для трамбовки всего объема, заливку необходимо будет сделать послойно, а вибратор на каждом этапе погружать максимально глубоко. Очень хорош штыковой глубинный вибратор для густо замешанного раствора.

Виброустановка на основе перфоратора

Вибратор для бетона можно собирать не с нуля, а купить специальную насадку (вибробулаву) со смонтированным валом. Она обойдется примерно в 2 тысячи, зато ее легко установить своими силами на имеющийся агрегат и сразу приступить к работе. Для этого к оси болгарки или дрели нужно прикрепить шестигранный выход внутреннего гибкого вала с помощью подходящего переходника. На конец резинового шланга надето металлическое кольцо, его тоже следует подсоединить к инструменту. Для этого высверливают 3-4 сквозных отверстия под короткие шурупы, которые и будут фиксировать оболочку на головке той же дрели.

Читайте так же:
Как сделать снегоход из мотоблока

Изготовление площадочного вибратора

Для уплотнения не слишком мощной монолитной фундаментной плиты или бетонной стяжки достаточно будет использовать обыкновенный площадочный вибратор для бетона. Схема его сборки гораздо проще, поэтому сделать самому его можно быстро, а главное – дешево. Не потребуется ни болгарка, ни перфоратор, ни какой-либо другой инструмент. Хватит небольшого роторного двигателя и плоского поддона, передающего вибрацию.

Вибратор для бетона своими руками – недорого, просто и полезно

Вибратор для бетона своими руками – недорого, просто и полезно

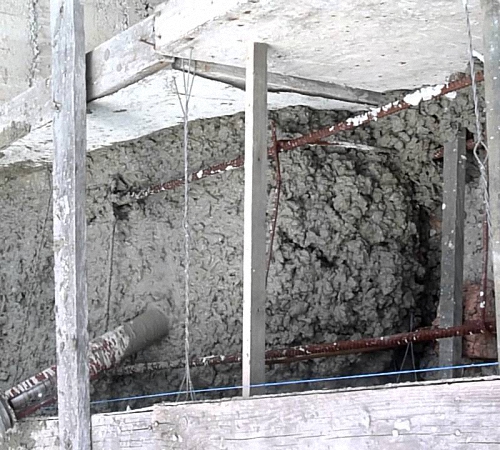

Заливая бетон – строители стараются обеспечить полное проникновение массы во все полости опалубки, и не допустить образование воздушных пузырей внутри. Под давлением собственного веса, бетон становится менее текучим, и может распределиться неравномерно.

Еще одна проблема – плохое смачивание арматуры. Если вокруг металлических стержней остается воздух – арматура активно коррозирует, не говоря уже о снижении прочности конструкции. Воздушные полости внутри массы бетона являются отличным местом для конденсации влаги.

Во время морозов, образующийся внутри монолита лед разрывает бетон микротрещинам.

Для минимизации негативных явлений применяются уплотнители-вибраторы. Они делятся на несколько групп:

Поверхностный вибратор

Представляет собой пластину или линейку, которая вибрирует под действием механического приспособления. Устройство перемещают по залитому раствору, утрамбовывая поверхность, и вызывая уплотнение глубинных слоев. Применяется при укладке стяжек небольшой глубины, поскольку вибрации в массе бетона передаются на малое расстояние.

Виброрейка

виброплита

Как правильно ровнять бетон виброрейкой — практические советы

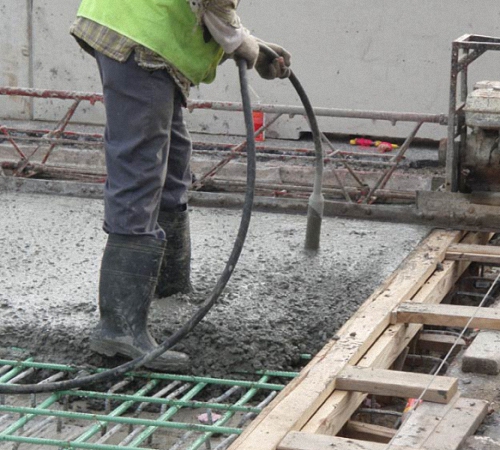

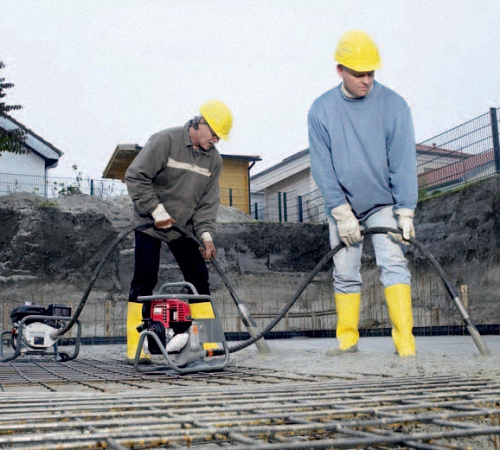

Глубинный (погружной) вибратор с механическим приводом

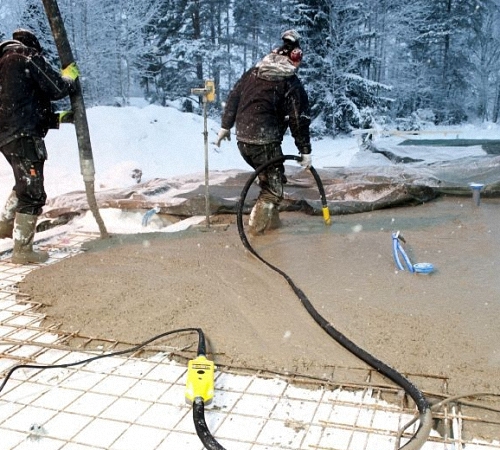

Погружной вибратор

Исходя из названия – работает внутри массы раствора, распространяя колебания по всей глубине. Эффективность такого приспособления на порядок выше, поскольку он охватывает все слои бетона, а не только поверхность.

Конструктивно состоит из погружного элемента, двигателя и соединительного шланга, передающего энергию к рабочему наконечнику.

Глубинный вибратор для бетона Sturm CV71101. Проверяем надежность вибратора в работе

Погружной высокочастотный вибратор

Погружной высокочастотный вибратор

Главное отличие от механического в том, что привод находится непосредственно в рабочей булаве. Маленьких электромотор имеет недостаточную мощность, поэтому для его питания используется переменный ток высокой частоты – несколько сотен Гц. Для этого высокочастотные вибраторы оснащены преобразователем.

Несмотря на технологические отличия – принцип работы и задачи у всех конструкций одинаковые. Под действием вибраций, масса бетона становится текучей, и проникает во все полости внутри опалубки.

Смачивание поверхности арматуры практически 100%, что обеспечивает надежную защиту от коррозии. Пузырьки воздуха при обработке вибратором выходят на поверхность, масса становится однородной и монолитной.

Это на порядок повышает морозоустойчивость и существенно увеличивает прочность конструкции из бетона. Особенно актуально воздействие вибратором при наличии крупного щебня в составе бетона. Под камнями обычно задерживается воздух, который выгоняется на поверхность за счет колебаний массива.

Кроме того, при виброобработке устраняются недостатки перемешивания раствора, разбиваются катышки цемента, плохо пропитанные водой.

В продаже имеются строительные вибраторы различной производительности, размера и технологии исполнения. Наиболее популярными являются компактные погружные механизмы, поскольку с их помощью можно качественно заливать бетонные фундаменты при индивидуальном строительстве.

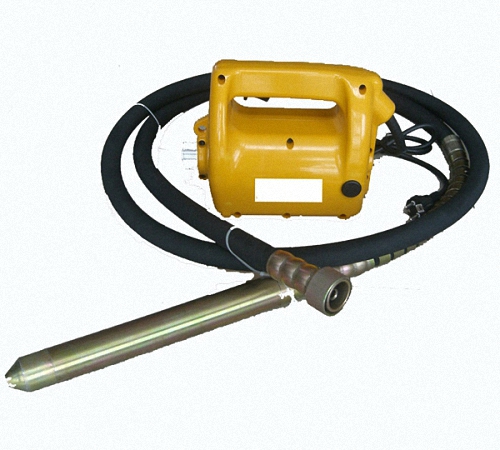

Стандартный вибратор по бетону

Вибратор для бетона Энергомаш. Его достоинства и недостатки — видео

Принцип действия и устройство погружного вибратора

В качестве привода, как правило, используется электромотор. Хотя для загородного строительства на участке без инфраструктуры, может применяться и бензиновый двигатель. При помощи гибкого вала в герметичной оболочке, крутящий момент от привода передается к рабочей насадке.

Булава для вибратора – основной компонент конструкции.

устройство булавы вибратора

Вал (1), при помощи гибкой муфты или карданного соединения (2) передает крутящий момент на дебаланс – бегунок (3). Внутри корпуса (4) находится так называемая поверхность обкатки (6), по которой перемещается груз-эксцентрик (5).

Он может перемещаться внутри обкатки (конструкция «а») или вокруг нее (конструкция «б»). За счет переменного вектора центробежной силы, корпус булавы совершает колебательные движения, частота которых зависит от оборотов мотора. Амплитуда колебаний связана с массой бегунка.

Оператор вертикально погружает рабочий наконечник в массу бетона. Благодаря гибкому шлангу с валом внутри, можно достать до самых дальних углов заливаемого объема.

Существуют мини вибраторы, по внешнему виду напоминающие дрель с насадкой.

Мини вибратор по бетону

Как сделать самодельный вибратор для бетона

В качестве движителя – применяется мощная электродрель. Гибкий вал для передачи крутящего момента можно изготовить из прочного армированного шланга и пружины для прочистки канализационных труб (имеется в продаже в любом магазине сантехники). Вал необходимо смазать консистентной смазкой, для уменьшения трения и износа шланга.

гибкий вал

Самое сложное в этой конструкции – закрепить шланг на дрели таким образом, чтобы обеспечить вращение патрона с закрепленным гибким валом, и препятствовать проворачиванию самого шланга.

Булава делается из нержавеющей трубы диаметром 40-50 мм. Другой материал использовать нежелательно. Обычная сталь будет интенсивно коррозировать под воздействием агрессивной химической среды, а цветные металлы не имеют достаточной прочности под воздействием вибраций.

самодельная булава вибратора

Место входа гибкого вала герметично, благодаря патрубку, приваренному к входу в булаву. На него надевается защитный шланг.

соединение гибкого вала с булавой

Внутри наконечника размещается эксцентрик, сделанный своими руками из стального круга и приваренной вдоль оси арматуры. При вращении смещенный центр тяжести создает биение, необходимое для работы.

эксцентрик

Эксцентрик устанавливается в трубе при помощи двух подшипников. На них не нужно жалеть средств (если удастся раздобыть бесплатно – вам повезло). При таких осевых нагрузках, дешевые китайские запчасти выйдут из строя за несколько применений.

Читайте так же:
Как сделать гусеничный трактор

Поскольку шланг сложно подсоединить к дрели герметично – верхняя его часть не должна погружаться в раствор. Хотя существуют фабричные насадки на дрель, работающие по такому принципу. Шланг надевается на шейку дрели при помощи муфты, патрон дрели не используется. Можно взять технологию на вооружение.

дрель без патрона

Общий принцип конструкции показан на схеме. При наличии элементарных навыков в слесарном деле изготовить строительный погружной вибратор можно за пару выходных.

общая схема принципа работы вибратора

Самодельный поверхностный вибратор из перфоратора

Как сделать вибратор для бетона из бытового перфоратора? Собственно и делать ничего не нужно. Просто берете в руки электроинструмент и металлический совок для угля. Не верите? Смотрите на фото.

трамбовка бетона перфоратором

Принцип действия поверхностного вибратора – передача колебаний от верхнего слоя в глубину без погружения в массу. Что с успехом можно сделать, положив плоский предмет на бетон, и надавив на него патроном перфоратора в режиме «отбойный молоток».

Если работы много – можно изготовить металлическую или деревянную подошву, закрепить на ней тягу из любой насадки для перфоратора, например – сломанного бура, и спокойно осаживать любые площади бетонной заливки.

Работать на больших площадях неудобно, поскольку давить на перфоратор надо под углом, близким к прямому. Если длины рук не хватает – изготовьте приспособление по типу швабры, на которую можно прикрепить вибратор из шуруповерта.

Конструкция проста до неприличия, и собирается буквально из строительного мусора за полчаса. Единственный реальный инструмент – шуруповерт или дрель с регулятором оборотов.

Вибратор из перфоратора своими руками — Демонстрация работы

На горизонтальную доску хомутами прикручиваем электроинструмент. В качестве эксцентрика используется обычный ключ для дрели. Его вкручиваем в патрон, при вращении создается достаточная вибрация.

самодельная виброплита из дерева

К доске (теперь уже – подошве поверхностного вибратора) прикручиваем палку, брусок – в общем, какую либо рукоятку. Включаем дрель на средние обороты (при высоких недостаточно массы эксцентрика), и трамбуем стяжку.

Вывод

Как видите, прибор для усадки бетона может быть простым или сложным в изготовлении, мощным или компактным, дорогим или дешевым. Польза от его применения очевидна.

Если вы бригадир коллектива строителей – широкий ассортимент готовых устройств, ждет вас в магазинах. В остальных случаях – есть возможность сэкономить, и сделать все своими руками.

Инструменты

В процессе сооружения монолитных зданий просто не обойтись без вибратора для бетона. Это устройство избавит конструкцию от лишнего воздуха, тем самым делая ее более крепкой и долговечной. О том, как сделать вибратор для бетона своими руками рассмотрим далее.

Оглавление:

Функции и принцип работы вибратора для бетона

При сооружении монолитных зданий бетонный раствор, из-за постоянного перемешивания насыщается кислородом, а он в процессе застывания делает конструкцию хрупкой и менее прочной. Чтобы избавиться от излишков воздуха, а также сделать бетонную конструкцию долговечной используется вибратор для бетона.

Еще одной функцией вибратора для бетона является избавление от воды и неоднородной структуры смеси. Из-за различной высоты подачи раствора, а также в процессе его перемешивания структура бетона легко изменяется, чтобы устранить этот процесс используется вибратор.

Уплотнение с помощью вибрации позволяет сделать конструкцию прочной, долговечной, повышает скорость усадки и застывания бетона.

Высокой популярностью среди строителей отличаются электромеханические вибраторы. Основной их составляющей является электромотор. В качестве дополнительных элементов выступает предаточный механизм и генераторная установка, отвечающая за вибрационные колебания.

Электрический мотор передает энергию для вращения генератора, который транспортирует вибрационные колебания на рабочий участок.

В соотношении со способом передачи колебаний выделяют вибраторы для бетона:

  • погружного типа,
  • наружного типа,
  • в виде вибрационного пресса.

Принцип работы погружного вибратора состоит в углублении устройства во внутреннюю часть бетонной смеси. Наружный вибратор закрепляется вблизи опалубки, колонны или другого опорного компонента, соприкасающегося с бетоном. Во время бетонирования потолков или полов используют вибраторы в виде вибрационного пресса.

Самым популярным типом вибраторов для бетона является устройство погружного типа. Такой прибор работает посредством уложения его рабочей поверхности в бетонированную конструкцию.

Погружной вибратор для бетона включает:

  • гибкий вал,
  • электромотор,
  • вибрационный наконечник.

Форма вибрационного наконечника бывает в виде цилиндра или более суженная. Цилиндрический наконечник называют вибрационной булавой, он используется в том случае, если густота смеси является нормальной. Если бетонная смесь слишком густая, используется виброштык.

Устройство вибратора для бетона состоит из:

  • нескольких насадок вибрационного типа,
  • вибробулавы, различающиеся диаметром,
  • одного или двух виброштыков.

Вибронасадка представляет собой отрезок трубы из нержавеющей стали, в наружной ее части располагаются роликовые подшипники с укрепленным стальным валом. Во время вращения вала происходит вибрирование всей конструкции. Количество его оборотов прямопропорционально мощности электродвигателя.

Вибратор погружного типа способен вращать вал 15 000 за одну минуту. Погружная рабочая часть соединяется с механизмом производства вибрации усиленными и герметизированными элементами.Внешняя часть погружного механизма имеет водонепроницаемую оболочку.

Если длина вала превышает 150 см, тогда для работы на таком устройстве требуется более одного человека, в противном случае, на нем способен работать один человек.

Преимущества и сфера использования вибратора для бетона

Применение вибратора для бетона в процессе строительства имеет множество преимуществ.

1. Вибратор для бетона существенно сокращает время работы с бетонной смесью.

2. Монолитные основания, в строительстве которых использовался вибратор для бетона более крепки и долговечны.

3. Строительный процесс сооружения бетонных зданий значительно ускоряется, так как бетон застывает быстрее.

4. Не требуется выполнять данную работу вручную, а следовательно, сокращается размер рабочей силы.

Читайте так же:
Как сделать сани своими руками

5. Вибраторы для бетона характеризуются легкостью транспортировки и мобильностью.

6. Диаметр вибробулавы или виброиглы подбирается и регулируется в соотношении с индивидуальными параметрами объекта, на котором используется вибратор.

7. Разнообразие моделей открывает перед покупателем широкий выбор моделей, которые различаются как качественными, так и ценовыми характеристиками.

8. Вибраторы не воспроизводят сильного шума, а поэтому не доставляют дискомфорта в использовании.

9. Ручной вибратор требует наличия всего лишь одного человека для работы.

10. В случае, если этот предмет необходимо использовать лишь несколько раз, возможно его самостоятельное изготовление из подручных средств.

11. Бетонный вибратор улучшает адгезию между бетоном и стальной арматурой, таким образом повышая прочность конструкции.

Сфера использования вибратора для бетона:

1. В процессе изготовления монолитных оснований или бетонных блоков.

2. Уплотнение бетонной смеси в процессе заливки арматуры или опалубки.

3. При изготовлении основы под бордюры, садовой плитки, тротуарной плитки, площадок, перекрытия, лестниц, бассейнов, колонн, стен, балок, потолков.

4. На крупных производствах по изготовлению бетонных изделий используются вибрирующие площадки или стационарные вибраторы для бетона.

5. Ручные вибраторы применяют в частном или промышленном строительстве.

Основные виды вибраторов для бетона

В зависимости от принципа работы вибраторы для бетона разделяют на:

  • высокочастотные,
  • механические,
  • пневматические.

Вибратор высокочастотного типа является самым эффективным и популярным в строительной отрасли. Он отличается тем, что двигатель располагается в виброрукаве. При использовании таких приборов следует также применять внешний преобразователь частоты. Высокочастотный вибратор обеспечивает уплотнение самого высокого качества.

Конструкция механического вибратора подразумевает три отдельные части:

  • электропривод — является основной частью вибратора, иногда возможно использование бензинового или дизельного двигателя, основной функцией двигателя в таком устройстве является передача энергии на ось гибкого вала прибора;
  • вал гибкого типа — конструкция, которая передает силу вращения непосредственно на виброиглу;
  • виброигла — создает вибрирование и уплотнение бетонной смеси.

Работа пневматического вибратора осуществляется благодаря воздействию воздуха, который сжимается в компрессоре. Они отличаются высокой устойчивостью к износу отдельных деталей, надежностью и самым продолжительным сроком работы.

В зависимости от способа применения вибраторы разделяют на:

  • портативные,
  • стандартные,
  • ручные.

Портативный вибратор для бетона отличается небольшим размером вала и электрического двигателя. Он имеет специальный коллекторный электродвигатель. К его преимуществам относится невысокая стоимость, но в то же время он обладает низкой производительностью, чаще всего используется в частном строительстве.

Стандартные устройства глубинного типа имеют обыкновенные размеры и создают около 20000 колебаний за одну минуту.

Ручной вибратор для бетона применяется для создания вибрации во время сооружения колонн или цокольных зданий.

Также вибраторы для бетона различают исходя из:

  • диаметра булавы,
  • размера,
  • производительности.

Изготовление вибратора для бетона из перфоратора

Для изготовления вибратора на основе перфоратора следует, в первую очередь, приобрести или найти устройство, мощностью 1,5 кВт. Перфоратор будет использоваться в постоянном ударном режиме, поэтому он должен быть качественным.

В качестве основного элемента рекомендуется использовать пику, а в качестве опоры применяется опалубка. Чтобы скрепить два этих устройства примените стальную шайбу.

Использовать этот агрегат следует в качестве глубинного вибратора, который периодически штыкует бетон.

В процессе выбора длины штыка следует руководствоваться глубиной емкости, в которой располагается бетон. Они должны быть одинаковыми.

Насадка упирается на дно и периодически перемещается с одного положения в другое. Основным достоинством такого вибратора является вибрирование большого количества бетонной смеси за короткий период времени.

Конструирование вибратора для бетона из дрели

Чтобы изготовить данное устройство потребуется наличие:

  • стальной трубы,
  • дрели,
  • сварочного аппарата,
  • втулки.

Для изготовления такого устройства используйте металлическую трубу длиной в полметра, а диаметром в 4 см. Лучше выбирать нержавеющую сталь, так как бетон является очень агрессивным.

Найдите стержень из нержавеющей стали, диаметром в четырнадцать миллиметров и подсоедините его к дрели.

При помощи сварки приварите прямоугольный кусок металла к стержню, с целью сдвижения элементов конструкции и появления вибрации.

Для установки стержня используйте два подшипника, которые нужно расположить во внутренней части трубки. Одним концом стержень прикрепляется к электроприводу, а вторым соединяется с переходной втулкой.

Далее устройство следует подключить к дрели, которая обеспечит его работоспособность.

Рекомендации по изготовлению перфоратора своими руками

1. Не обязательно покупать стальной стержень для изготовления перфоратора на основе дрели, возможно его заказать у токаря.

2. Обеспечьте защиту подшипников от внешних воздействий, путем плотной герметизации стыков. Если этого не сделать срок эксплуатации вибратора значительно снизится.

3. При выборе подшипников используйте качественные элементы, так как они испытывают в процессе работы очень большую нагрузку.

4. Для закрытия вращательного акта, следует использовать втулку, изготовленную из прочных материалов.

5. При использовании гибкого шланга длина которого более 150 мм, в качестве насадки для вибратора, потребуется два человека для работы с устройством. В противном случае, с вибратором вполне справится один человек.

Изготовление универсального вибратора для бетона

Чтобы изготовить такой инструмент потребуется наличие:

  • электроинструмента, который будет создавать вращение;
  • стальной трубы — диаметром не меньше 5 см, и длиной не менее 0,5 м;
  • стального стержня, длина которого больше длины трубки, а диаметр около 2 см;
  • небольшого отрезка стержня в виде прямоугольника — с произвольной длиной и размером;
  • нескольких подшипников — которые с легкостью закрепятся во внутренней части стержня;
  • прочной втулки — обеспечивающей герметизацию;

  • гидроизоляционного шланга с внутренним армированием не более 150 см, отличным вариантом станет использование троса для очистки канализации;
  • изоляции, защищающей поверхность устройства;
  • хомутов, которые будут обжимать трубу.

Самая главная часть самодельного вибратора — электропривод, который производит в движение весь механизм.

Читайте так же:
Как сажать картошку мотоблоком

В качестве него используйте дрель или перфоратор с небольшой мощностью. Оптимальная мощность дрели — 1 кВт, а перфоратора — 1,5 кВт.

Обратите внимание на материалы, из которых будет изготовлен вибратор, так как бетон достаточно агрессивный раствор, который вступает во взаимодействие со многими веществами.

Следует отдать предпочтение материалам, которые изготавливают только из высококачественного материала, такого как нержавеющая сталь, в которой содержится большое количество углерода.

Если этого не сделать, то устройство подвергнется коррозии и попросту перестанет работать. Подшипники должны быть особо прочными, так как им предстоит постоянно пребывать под сопротивлением бетона.

В качестве изолятора используйте материал, который имеет хорошую механическую прочность и устойчив к воздействию химических средств.

Для изготовления дополнительной трубки возможно применение обыкновенного садового шланга, который при повреждении легко заменяется.

В качестве вращательного вала используйте стержень, выполненный из стали. Одному концу стержня придайте шестигранную форму, чтобы обеспечить максимально прочное соединение его с дрелью. При использовании перфоратора приварите к стержню хвостовик.

С помощью сварки присоедините к этому стержню стержень с прямоугольным сечением. Обратите внимание на качество шва, так как на эту часть вибратора идет довольно большая нагрузка. Если шов будет некачественным, то вибратор сломается.

С помощью молотка и плоскогубцев поместите стержень во внутреннюю часть подшипников. Переместите данную часть устройства в пластиковую трубу, чтобы бетон не попал на нее. Для стягивания концов трубы воспользуйтесь хомутами.

Чтобы обеспечить надежность внутренней части стержня следует разместить на ней втулку.

На конечной части втулки просверлите отверстие, через которое следует протянуть трос. Воспользуйтесь гайками и граверными шайбами.

Для предотвращения попадания на трос бетона воспользуйтесь обыкновенным шлангом, который нужно на него надеть.

Инструкция по работе с вибратором для бетона

1. Во время работы с бетонной смесью требуется наличие двух вибраторов для бетона. В том случае, если один из них сломается, обязательно должна быть ему замена.

2. Перед использованием инструмента осмотрите его и проверьте работоспособность.

3. Во время заливки слоев бетона, каждый слой не должен превышать 40 см, заливайте бетон равномерно и постепенно вибрируйте.

4. Вибронаконечник глубинного вибратора вводится в смесь строго в вертикальном положении. При наличии двух слоев, следует вводить вибронаконечник на 10 см глубже ранее введенного слоя.

5. Рекомендуется удерживать вибратор для бетона в одном месте не менее 5 секунд.

6. Чтобы избежать расслоения бетона, обратите внимание на его густоту. Если она высокая время на вибрирование увеличивается, в противном случае — уменьшается.

7. Если поверхность имеет характерный бетону блеск, и кажется довольно плотной, то вибрацию следует прекратить.

8. Не допускайте соприкосновения вибробулавы с арматурными деталями. Если бетонирование выполняется с наличием арматуры, то вибратор вводится только по краям опалубки.

9. Извлечение вибронаконечника происходит в медленном темпе, поступательными движениями в верхнюю и нижнюю часть.

10. Нельзя включать вибратор в то время, когда бетонная смесь отсутствует, это приведет к его поломке.

11. Периодически проверяйте двигатель, подшипники и другие комплектующие вибратора на износостойкость.

Вибратор для бетона видео:

Как сделать вибратор для бетона самому?

При заливке масштабных бетонных конструкций (фундаментов, блоков, плит и колонн) в толще бетона остаются воздушные прослойки, которые значительно снижают прочность и долговечность сооружения. Для удаления воздуха существует специальный строительный инструмент – вибратор.

stroitelnyy_vibrator

Вибратор для бетона

Самый простой и доступный практически всем вариант – использовать под вибратор для бетона мощный строительный перфоратор. Для этого потребуется:

  • Строительный перфоратор мощностью от 1,5 кВт;
  • Отрезок стальной арматуры (стального прутка) диаметром 10-18 мм. При этом длина арматуры должна соответствовать максимальной глубине заливаемой конструкции, плюс отрезок на зажим в патрон;
  • Круглая стальная пластина толщиной не менее 3 мм, и диаметром не менее 50-80 мм;
  • Возможность доступа к сварке и токарной обработке.

Мощность перфоратора и сталь – это принципиальные моменты, не допускающие вариантов. Использование электроинструмента меньшей мощности приведет к быстрому перегреву статора и ротора его электродвигателя и как следствие длительным перерывам в работе или выходу из строя. Учитывая быстрое время схватывания бетона, длительные перерывы в работе просто недопустимы! Выбор материала (сталь) для стержня и пластины также не случаен – только сталь может долго противостоять вредному воздействию цемента входящего в состав бетона и выдерживать значительные знакопеременные механические нагрузки.

Как и из чего сделать?

Один конец арматуры протачивают под зажим в патрон инструмента, а к противоположному концу арматуру надежно приваривают пластину. Лучше всего в центре пластины просверлить отверстие – диаметр прутка+0,5 мм на сторону, вставить в него пруток и обварить с обеих сторон пластины сплошным сварочным швов катетом не менее 6-7 мм.

Подобная Т-образная конструкция обеспечивает комбинированное воздействие вращательного движения с ударным воздействием на опалубку. Возникающая вибрация стенок конструкции значительно увеличивает эффективность удаления воздушных прослоек и уплотнения материала. Технология применения импровизированного вибратора – «штыкование Т-образной пикой с отбоем» по всей площади залитой конструкции. Время обработки каждой импровизированной «точки» не менее 3-х минут. Кроме того Т-образную пику можно использовать в ударном режиме по наружной поверхности залитой опалубки.

Некоторые Интернет-ресурсы публикуют технологию как сделать вибратор для бетона из обычной электродрели. Однако в этом случае понадобится выполнить значительный объем точных токарных и сварочных работ, подшипники качения и другие материалы, особые материалы. Поэтому гораздо проще либо купить в специализированном магазине вибрационную булаву либо использовать вариант – перфоратор с Т-образной пикой.

Как сделать вибратор для бетона из перфоратора и дрели своими руками

Вибратор для бетона своими руками

Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели.

Читайте так же:
Как разобрать редуктор мотоблока

Конструкция и принцип функционирования вибратора

Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность. Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:

  • удаление из смеси излишка влаги, воздуха;
  • устранение пустот, снижающих прочность бетона;
  • повышение текучести и однородности бетонной массы;
  • более равномерное заполнение формы;
  • ускорение затвердевания;
  • повышение долговечности строения.

Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы.

Конструируем вибратор для бетона своими руками на базе дрели

Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному. Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:

  • сверло, работающее по металлу;
  • ножовка;
  • штырь стальной — сечение прямоугольное со стороной 15 см;
  • стержень — диаметр около 20 мм;
  • трубка из нержавейки — диаметр 40 мм, длина 0,4-0,6 м;
  • трубка из эластичного пластика, можно резиновую;
  • гибкий стержень;
  • кожух для прикрытия наконечника;
  • подшипники — 2 шт.;
  • гильза.

Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком. Для изготовления используем следующую технологию:

  • Берем круглый стержень и на конце привариваем к нему прямоугольный, выполняющий роль утяжелителя, смещающего центр тяжести. Этой центральной конструкции отводится функция поддержания вибрации путем отвода механизма в сторону.
  • Сверлим насквозь на конце стержня поперечное отверстие для закрепления привода. Другой конец должен выглядывать на 10 мм, чтобы была возможность прикрепить втулку для защиты вращающейся части вибратора.
  • Совмещаем стержень и гильзу из стальной трубки между собой, используя 2 подшипника.
  • Закрепляем стержень, насаживая подшипники с двух сторон и защищая их от попадания мусора в виде грязи и пыли, иначе они очень быстро перестанут вращаться.

Внимание! Не экономьте на подшипниках, они должны выдерживать значительную нагрузку.

  • Из гибкой гидроизоляционной трубки и шкворня собираем конструкцию эксцентрического вала для соединения базового инструмента (дрели) с готовой насадкой. Таким образом, последняя сможет совершать вибрацию.
  • Одеваем на вал трубку так, чтобы с противоположных концов осталось по 45 мм. Во время вращения стержня устройство будет выполнять свою функцию. При этом регулировка амплитуды осуществляется через изменение числа оборотов двигателя дрели. После сбора и испытания конструкции вибратор для бетона своими руками готов к эксплуатации.

Вибратор на основе перфоратора

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Внимание! Если работа проводится на глубине, превышающей 1 м, то один человек не справится, нужен помощник.

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

то такое вибратор для бетона

Общие советы по созданию вибратора своими руками

Чтобы такое устройство, как вибратор для бетона своими руками, соответствовало требованиям, обеспечивающим его успешную работу, нужно знать технологию в общем, т.к. некоторых составляющих может не быть под рукой и их придется заменять. Для этого необходимо представлять общую картину работы, чтобы отделить основное от второстепенного. Для сборки вибраторы необходимо иметь 3 базовых узла:

  • электродвигатель;
  • виброустройство;
  • вал гибкий.

Первый компонент заменяет дрель, перфоратор, иной привод, передающий колебание насадке, погруженной в раствор. Есть определенные требования к техническим характеристикам двигателя: возможность работы от домашней сети 220 В и число оборотов за минуту минимум 3000.

Виброустройство — элемент довольно сложный. В его конструкцию входит вибробулава, складывающаяся из гильзы, муфты резиновой, ударной части — непременно стальной и закаленной. Для собственноручно изготовленного вибратора допустимо и отсутствие этого узла, но он упрощает работу и улучшает результат.

Гибкий вал, состоящий из нержавеющего стержня, соединенного с трубой из стали посредством подшипников, необходим для безопасного опускания наконечника в раствор и передачи ему вибрации, что делает спецобработку бетона качественной.

Если устройство потребовалось вам для разового применения, то сборка его на базе перфоратора или электродрели — лучший вариант, даже несмотря на то, что найти все компоненты, скомпоновать все это, получив работающий агрегат равноценный промышленному, непросто.

Простой вибратор для бетона: видео

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
