Стойка для мотобура

Стойка для мотобура

Завтра выезжаю на малую родину, предстоит работа по установке забора. Соответственно надо будет бурить ямки под столбы. Столбов предстоит поставить немало. Собственно для этих целей был приобретен мотобур ADA Ground Drill-5. Посмотрев на ютуб видео, пришел к выводу что необходимо изготовить стойку по подобию этой:

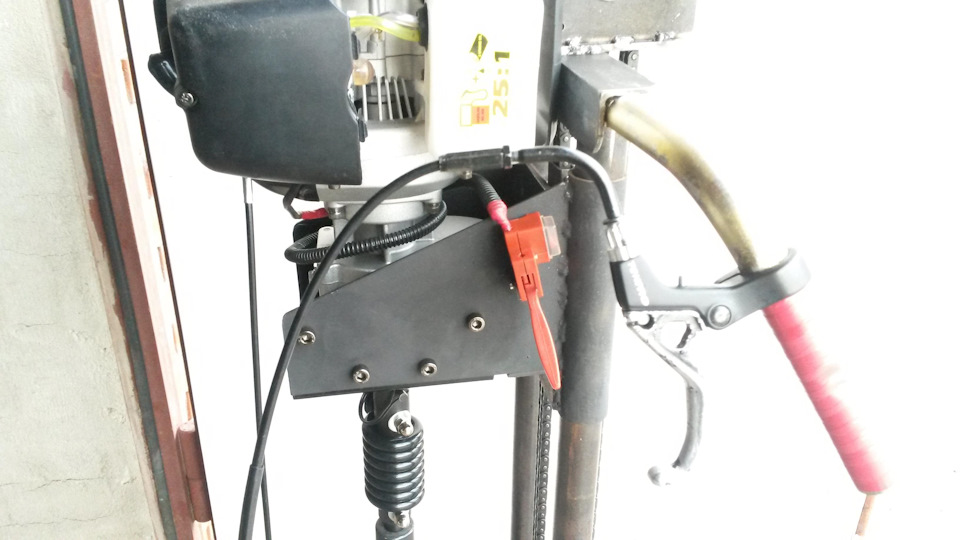

Кое что изменил, но суть та же. Сделал более удобную рукоять с газулей и собрал из мелкомодульных шестерен редуктор с отношением 1:4.5. Редуктор собрал на втулках от авто. Цепь от ГРМ (3 шт). Звездочки от натяжителя Москвича 412. Все собирал по месту без чертежей.

Самое интересное что даже не удалось опробовать по назначению :). Предполагаю что внизу надо будет приварить экран сантиметров на 15-20 от попадания земли на нижнюю звезду.

П.С.
Пробурил 32 отверстия на глубину 60-80 см под трубы 40х60 самодельным буром на 70 мм. Без стойки это сделать мне было бы очень трудно, так как основное усилие идет при извлечении бура. Земля плотная целинная, как почти везде в Зауралье. Смеси 92 бензина с маслом съел всего около 1.2 литра.

Комментарии 21

Бурил в глине 1 м глубиной, 200 мм шнек. Глина такая, что лопата втыкается как в дерево. Одному тяжело, колбасит не подецки. Наловчились вдвоем — по обе стороны встали, так гораздо легче, придерживаешь, с напрягом, но в меру. Пробурили отверстий 150 примерно, в общей сложности.

В процессе работы станет понятно, что одновременно крутить и держать очень тяжело. Это не управление мопедом. На мой взгляд, что бы существенно облегчило труд — это двуручный упор вокруг мотора, газ, при этом открывается просто на полную, чтобы не заморачиваться на него.

Бурили тоже вдвоем, второй человек просто вставал на раму для веса, помогало побыстрее забуриваться.

Напишите как в практике покажет. Интересно.
Мне кажется проблемная конструкция.
Точность особо не нужна. Глаз видит.

Пробурили 30 отверстий самодельным буром на 70 мм под профильные трубы 40х60 на глубину 60 см. Пару раз по неопытности загнал глубже и пришлось по сантиметру на полном газу отвоевывать :). Бурильная установка не ради точности, а для приложения меньших усилий, с чем она замечательно справилась.
Пару отверстий бурил буром на 200 мм под столбы, на глубину 80 см. До глины идет замечательно, а дальше проблемно. При прикладывании усилия сверху, мотобуру становится плоховато, надо дозировать усилие. Но главное — нужна другой конструкции голова бура, надо больше зубов.
Как на видео:

Не нужна другая конструкция. Просто полный газ нужно открыть и усилия сверху особенно не прилагать, ровно держать при этом.

Эта конструкция итог нескольких лет использования человеком мотобура почти в профессиональных целях, в том числе и бурения горизонтальных 7 метровых проколов под дорогой: www.forumhouse.ru/threads/284530/

Вот для семиметровых горизонтальных проколов она как раз и подойдет. Может и для вертикального бурения диаметром 300 мм и глубиной более 1,5 м тоже подойдет. Но для заборного применения 200 мм и до 1 м — доставит больше трудностей, чем работу облегчит.

Узнаем как изготовить ямобур своими руками: пошаговая инструкция

Строительство чего-либо, установка забора — для всего этого, безусловно, необходим бур. С помощью него дачники также проверяют уровень подземных вод. Не секрет, что можно заплатить денежку чужому дяде, который придет со своим инструментом и выроет отверстие в земле. Можно также арендовать данное оборудование. Но почему бы не сделать свой собственный инструмент, и какова последовательность всех предстоящих действий? Далее вы найдете всю нужную информацию о том, как сделать ямобур своими руками.

Ямобур своими руками

Инструмент — собственноручно

Стандартный диаметр — около 260 мм. Ну, если мы решили сделать ямобур ручной своими руками, то здесь полет фантазий не ограничен. Диаметр ямобура может быть самым разным, смотря для каких целей он создается, и что им будут делать. Габариты полностью зависят от ширины лопастей. А, значит, какой бы размер ни был задуман, нужно набросать эскиз. Ремонт на даче — это прекрасный повод сделать ямобур своими руками. Чертежи вполне можно сделать самим.

Ямобур своими руками чертежи

Выбор подходящей конструкции

Во-первых, проводим разницу между назначением бура. Бур делается либо усиленной, либо обыкновенной конструкции. Разница между этими двумя конструкциями ощутима:

  • вес;
  • объем;
  • возможность транспортировки;
  • широта использования;
  • удобство хранения.

Для обычной небольшой конструкции понадобятся:

  • металл;
  • острое лезвие, сделанное из рессоры машины.

Ямобур ручной своими руками

Сбор конструкции

Таким образом можно собрать уже настоящий обычный ямобур. Для этого к металлу привариваем лезвия из машинной рессоры, получаются готовые лопасти. Лопасти должны напоминать структурность и строение топора. Так, чтобы при бурении лопасти не сгибались, а все попавшие корешки были разрублены. Такой ямобур, своими руками сделанный, подходит для рытья ям глубиной не более 1,5 метра.

Для более сложной конструкции ямобур дополняют трубкой большего диаметра или металлическим листом, который обворачивают по кругу лопастей, создавая винт. Одно из этих усилений прочно приваривается к главному стержню или лопастям. Ямобур, изготовленный своими руками по мощной схеме, отличается от бура обычной конструкции своими лопастями, закрученными, как винтовая лестница. Этим самым достигается большая прочность. Лопасти не затупятся, а выгибаясь, все равно примут изначальное положение и не поломаются.

Читайте так же:
Как отрегулировать сцепление на юмз 6

Ручку ямобура желательно сделать съемной, тогда в случае дополнительного увеличения высоты можно будет добавить еще трубки или поменять на ручку большего размера. При изготовлении рукоятки для ямобура нужно предусмотреть, что, возможно, в нее придется вставлять рычаг для создания дополнительного момента силы.

Совет: после того, как будет собран полностью ямобур своими руками, рекомендуется раскалить его докрасна и опустить в машинное масло. Такая обработка придаст больше прочности и гибкости ямобуру.

Ямобур своими руками чертеж

Подготовительный этап

Как уже понятно, ручной ямобур — незаменимая вещь, без которой просто не обойтись в садовых, строительных или ремонтных делах. На дачном участке бур нужен для высадки саженцев и деревьев, для заливки опор фундамента, для замены столбов забора и т.д. И, конечно, для экономии советуем не покупать или арендовать его, а сделать свой. Он обойдется значительно дешевле тех, что стоят на прилавках специализированных строительных магазинов. Но для любых начинаний, особенно в необычном и пока не знакомом деле, понадобится хороший и подробный инструктаж.

Обязательно нужно заранее приготовить все инструменты, которые могут понадобиться в ходе работы, дабы потом не отвлекаться и не бегать за каждой мелочью.

  1. Дрель.
  2. Наждачный круг.
  3. Гладкая и ровная арматура.
  4. Токарный станок.
  5. Стальной лист.
  6. Сварка.
  7. Кусок газовой трубы.

Ямобур своими руками. Инструкция

  1. Нужно в первую очередь выполнить все заготовки. Для этого из стального листа вырезаем будущие лезвия. Диаметр лезвий должен быть на 5 мм больше, чем желаемые размеры ямы. В принципе, он может быть любым. Перед началом работ лучше определиться с тем, что вы будете бурить, и какой ширины предполагаются отверстия. Можно также сделать лезвия разных диаметров.
  2. В каждом приготовленном лезвии нужно просверлить дырочки, куда будет входить арматура (основа для бура). При этом отверстия делаем на 1 мм больше, чем диаметр самой арматуры.
  3. Изготовить стальные втулки. Для этого понадобится токарный станок. Далее просверливаем 2 радиальных отверстия в приготовленной втулке. А в отверстиях нужно нарезать резьбу. Таким образом, через них с помощью болта или гайки будут соединены лезвия с основной арматурой.
  4. При помощи наждачного круга вырезаем маленький сектор на лезвиях. Наружные концы сектора вытягиваем таким образом, чтобы получить винтовую поверхность. Снизу вырез необходимо заточить под углом в 45 или 60 градусов. На этом этапе лезвия из заготовок превратились в готовые режущие лопасти.
  5. Наждачным кругом делаем лыски на арматуре глубиной около 3 мм. Лыски желательно делать, отступив от краев стойки 8-10 сантиметров.
  6. Нижний конец стойки тоже понадобится заточить. Угол заточки – 25-30 0 . Там же формируем канавки в виде спирали. Для этого нам нужно воспользоваться отрезным кругом.
  7. На конец стойки можно еще приварить сверло по металлу. Благодаря этому установка бура лучше будет входить в плотную почву и не поломается.
  8. К арматуре – стойке нашего бура — прикрепляем ручку, желательно съемную. На стойке рукоятку можно прикреплять с помощью втулки.

Совет: для бурения на глубину более 2 метров вам понадобятся дополнительные элементы. Эти элементы называют коленами. Их лучше изготовить из той же арматуры, что и основной стержень бура. Так, можно будет в любой момент добавить высоту буру и, наоборот, укоротить его.

Ямобур для трактора

Как и обычный ямобур своими руками, для трактора изготавливается инструмент с той же целью. Разница между ними лишь в том, что ручным буром управляет человек, а тракторный работает на моторной тяге. А значит, не придется звать на помощь соседа или еще кого-нибудь. Трактор поможет осилить даже самую твердую почву.

В отличие от ручного бура, к основному стержню нужно сделать крепеж для навеса и сцепления с трактором.

Ямобур электрический своими руками

как сделать ямобур своими руками

Ямобур электрический – это все тот же обычный инструмент, только оснащенный электроприводом. Электрическая установка также облегчает труд человека. Электрический ямобур – это не всегда соединение с сетью. Зачастую в таких агрегатах используют в качестве источника энергии дизельное топливо, бензин или газ.

Ямобур электрический своими руками

Электрический бур можно попробовать сделать из дрели (хорошо подойдет «Ребир» мощностью 2 кВт) и шнека. При этом у дрели имеется третий конус, а, значит, понадобится токарный станок, чтобы сделать углубления с одной и другой стороны. К переходнику нужно приварить сверло с третьим конусом, но сверлильную часть обрезать.

Конструкция получается весьма массивной, и одному вручную справляться тяжело. Поднимать оборудование лучше при помощи электрической лебедки, а на тиристор установить радиатор.

Методы изготовления ямобура своими руками

Такой ямобур может иметь съемные лопасти, которые скручиваются болтами. Конструкция в разы дешевле магазинных вариантов, но не настолько универсальна. Правда, техника промышленного вида подходит для «легкой» почвы, а на остальных будет низкоэффективная.

Ручной (садовый) ямобур

  • наконечник — элемент под режущей частью, который первым соприкасается с почвой и рыхлит ее. В ходе изготовления и дальнейшей работы отвечает за центрирование инструмента;
  • режущая часть — чаще 2 полукруга, у которых заточенные края. Исходя из размера ям, подбирается диаметр лопасти. Рекомендуется делать последние на болтах для возможности съема;
  • стержень — обычная профильная труба. Можно использовать лом, но из-за его тяжести работать будет сложно. Средняя длина элемента составляет 50–60 см + глубина ямы. Делая размеры меньше, придется работать в постоянном наклоне, что усложняет процесс. Если в ходе работы общая длина будет более полутора метра, то лучше создать сборную штангу, чтобы стержень можно было наращивать;
  • ручка — зачастую монтируется сварочным аппаратом к стержню в виде буквы «Т». Оптимальный размер элемента 40–60 см.
Читайте так же:
Как работает коробка передач

Материалы

  • сталь листовая толщиной 4 мм и более;
  • диск для болгарки, станковой пилы, который подходит по диаметру.

Наконечник или сверло надо создавать из обычного заточенного стержня или стальной полоски, из которой делается подобие сверла для дрели. Некоторые комбинируют оба вида. Для ручки подойдет труба, которую будет удобно брать ладонью. В данном случае важно удобство в дальнейшем использовании.

Ножи и крепеж

В центре дисков нужно вырезать дырки для плотного прилегания элемента к стержню. Подобная операция проводится и для стационарной конструкции.

  1. Нарисовать на листе бумаги лопасть нужных размеров и вырезать шаблон.
  2. Рисунок переносится на сталь и вырезается круг.
  3. В центре делается отверстие для приваривания к стержню, с учетом того, что оно должно быть больше самой трубы.
  4. Определяется вид лопастей из двух кусков круга или в форме спирали на 1 виток.

В случае наличия ненужного распилочного диска лучше будет использовать именно его. Для домашнего ямобура — идеальный вариант, поскольку сталь закаленная, прочная и не будет прогибаться. Для изготовления элемент пилится на 2 части, монтируется к стержню под нужным углом. В конце изготовления все ножи нужно наточить.

Высокая плотность почвы заставляет использовать модифицированные ямобуры, поскольку при больших лопастях прорезать землю сложно. Рекомендуется приварить несколько ножей с разными размерами. Возле наконечника монтируются самые маленькие части, диаметр увеличивается ближе к верху. Максимальное количество ярусов — 4, оптимальное — 3. Для упрощения физического труда размеры режущей части не должны быть более 50 см.

Пошаговое руководство по изготовлению

  • сварку;
  • трубу для стержня (можно использовать несколько частей);
  • сверла;
  • кусок арматуры с заточенным краем на 4 грани или сверло;
  • дисковые пилы для изготовления лопастей;
  • болгарку;
  • дрель.
Рекомендуем прочитать:
  1. Из труб нужного размера и листов металла сделать заготовки для оси и лопастей.
  2. При помощи заготовок вырезаются лезвия для ямобура, они устанавливаются друг напротив друга. Крайние их части отклоняются в стороны, это делается под углом не менее 30 градусов, но не более 55.
  3. В конце трубы приваривается арматура с заточенными 4 гранями или сверло. Длина данной части до 7 см.
  4. Дисковая пила распиливается на 2 части, разогревается газовой горелкой, затем загибаются края в разных направлениях.
  5. Часть диска с загнутым низом фиксируется сваркой на стыке сверла и у основания, параллельно друг другу. С другой стороны приваривается кусок арматуры или трубы для ручки.

После изготовления рекомендуется закалить ножи и сверло, а также пролить их маслом. Это улучшает гибкость и прочность.

Шнековый бур

Самостоятельно сделать бур возможно при наличии нескольких дисков из каленой стали. Число дисков зависит напрямую от витков инструмента. Вырезать их нужно одинаково, по центру делать отверстие для фиксации на стержне. Для возможности сварочных работ делают одинаковый сектор.

Варить диски нужно с одной стороны, после чего они растягиваются, делается шов с другой части. На крайних элементах устанавливают кольца. Вся конструкция собирается, надевается и заваривается внизу. В конце нужно использовать лебедку: крюк крепится за кольцо, растягивается до определенных размеров и варится.

Свайный бур

У конструкции широкие лопасти, которые открываются внутри земли, создавая расширение нижней части. Работать неудобно из-за складных ножей.

В качестве ножа можно использовать обрезанную лопату, а для земплеприемника пользоваться жестяной банкой. Нож фиксируется подвижно, во время опускания в яму подтягивается трос с конца. После достижения дна он слабнет, и лопата подрезает края ямы, делая нужный диаметр.

Рекомендуем прочитать:

Моторизованный ямобур

Для упрощения работ рекомендуется сделать электрический ямобур.

Для дома достаточно использовать дрель или перфоратор, которые дадут нужное вращение. В таком случае не нужно приваривать ручку, можно просто сделать насадку для электроинструмента.

В других ситуациях чертежи дополняются двигателями, которые помогают копать ямы до 3 метров вглубь. При помощи мотора происходит вращение, а чтобы двигатель не сгорел и справился с нагрузками, монтируется еще муфта.

Конструкция получается тяжелая, поэтому чаще используются опоры с колесами для удобного передвижения. Именно на них устанавливается электрический мотор и вспомогательные части. Двигатель нужно ставить на одном конце, а кронштейн на другом. Ямобур получит вертикальную стойку, которая необходима в ходе работ.

Для сохранности любого вида ямобура и длительного его служения владельцам нужно проводить правильный уход за техникой. После любой работы инструментом необходимо очищать его от остатков земли, следить за состоянием лезвий, особенно их острой части. На них не должно быть борозд, заусенцев. В случае наличия повреждений их надо сразу устранить, а отремонтированные места окрасить краской, защищающей от коррозии.

До начала создания ям необходимо снимать верхний слой почвы лопатой и слегка рыхлить поверхность удобными методами. Это дает возможность облегчить дальнейшие процессы бурения. Затем ямобур ставится на нужное место и крутится по часовой стрелке. В ходе работ нужно периодически доставать устройство и чистить от комков земли. Процесс производится до получения нужных размеров ям.

Рекомендуем прочитать:

Правильное использование дает возможность эксплуатировать оборудование долгие годы. Создать удобный ямобур своими руками не составит проблем, если знать все детали и конструктивные особенности, а также уметь работать сварочным аппаратом.

Читайте так же:
Как разобрать энергоаккумулятор камаз

Тракторы Deutz-Fahr

Немецкий бренд Deutz-Fahr специализируется на выпуске сельскохозяйственной техники, тракторов. Золотое правило производителя – вкладывать средства в развитие и инновационные разработки. Как результат, из конвейера сходит современная и надежная с/х техника, которая облегчает работу и в разы увеличивает производительность. По всему миру сегодня эксплуатируется около 1 млн. тракторов бренда.

Продукция

Бренд выпускает большое количество с/х техники, самые востребованные – тракторы, системы точного земледелия и комбайны.

Сегодня выпускаются тракторы следующих серий:

  • 6G.
  • 9 серия TTV.
  • 6 серия.
  • 7 серия. . . . .
  • Agrotrac 130/150/170. .
  • Agrofarm G410/430. . .
  • Agroclimber F.
  • Agroplus F-V-S.

Системы точного земледелия используются на многих современных с/х предприятиях. Автоматизированное управление и синхронизация операций существенно увеличивает эффективность работ. Deutz-Fahr предлагает надежную и высокоточную автоматику. Система точного земледелия от Deutz-Fahr это:

  • Прием сигналов с использованием всех спутниковых систем, в том числе корректирующих.
  • Единый интерфейс для всех процессов и областей применения. Его диагональ может быть 8 или 12 дюймов.
  • Системы рулевого управления представлены визуальным, рулевым механизмом с усилителем.
  • Высокоточное секционное управление, которое исключает наложения и пропуски.
  • Возможность полной автоматизации управления данными.
  • Внедрена система безопасности для крупных тракторов, камеры имеет большой угол обзора.
    .
  • HTS 6060/6090/6095. .

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864. Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

  • 2001 – Agrotron TTV с бесступенчатой трансмиссией.
  • 2004 – запущено производство погрузчиков Teleskoplader и роторного комбайна
  • 2009 – стартовал выпуск серии Agrotrac. Предназначена она для стран с более лояльными нормами по выбросам в атмосферу газов.
  • 2013 – серия комбайнов С9000.

Последнее знаменательное событие в истории бренда произошло в 2017 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Сертификаты

Вся продукция бренда оснащена сертифицировано системой ISOBUS и TIM. Также техника получила необходимые сертификаты соответствия на тракторы и двигатели, используемый в агрегатах. Это подтверждает их безопасность и надежность.

Бур электрический для земляных работ своими руками. Электробур своими руками для земли


Чтобы бур служил длительное время, его следует делать из качественного металла
Бур – инструмент, который должен быть в хозяйстве, а не только у геолога. Необходимость в бурении скважины или отверстия для труб возникает практически у каждого владельца дома. Для этого не обязательно использовать специальную технику, а можно самостоятельно изготовить бур из подручных материалов.

Ложковые буры для бурения земли

Для грунта, устойчивого к осыпанию, чаще всего используется бур ложкового типа. Бур можно изготовить из трубы необходимого размера или из куска листовой стали, который нужно свернуть по определенному диаметру. Бур имеет цилиндрическую форму с прорезью внизу вдоль прибора. Разрез на нижней части бура можно сделать болгаркой с кругом по металлу.

Если грунт очень сыпучий, прорезь должна быть максимально узкой, чтобы задерживать его.

Чтобы ложковый бур был эффективным, его нужно хорошо заточить

Средняя длина бура – 70 см, диаметр может быть разным. При бурении скважины осыпаемая порода задерживается внутри цилиндра, сжимаясь и прилипая к стенкам. Даже если бур упирается в воду, земля не осыпается, а остается внутри ложки.

Читайте так же:
Как работает двухтактный двигатель

Иногда к нижней части бура приваривают сверло по металлу, которое как бы визуально продолжает ось бура. Благодаря острому наконечнику буру будет легче проделывать скважину.

Самодельный бур-ложка убирает грунт поперечной кромкой и вертикальной выемкой, при этом скважина может получиться большего размера, чем диаметр бура.

Ложковый бур применяется не только для бурения скважин и колодца, но и для установки заборов или столбов, подготовке ямы для фундамента или посадке деревьев.

Что следует подготовить

Для того чтобы собрать представленный бур своими руками вам потребуется совсем мало материалов. Основным и самым сложным из них являются лезвия для бура. Их придётся покупать либо очень точно вырезать из толстого металла, а затем затачивать кромку, придавая её довольно острый край для лучшего врезания в землю. Для основания и ручки можно подобрать любую подходящую трубу.

Самодельный бур со сменными насадками, различных диаметров

Единственным условием является достаточная толщина стенок трубы, чтобы она не сломалась и не деформировалась в процессе эксплуатации. Из инструментов вам может потребоваться болгарка или электрический лобзик с полотном по металлу, сварочный аппарат и дрель.

Ложковый бур для скважины своими руками: чертежи и инструкция

Особенности работы ручного бура ложкового типа, заключаются в том, что он предназначен для бурения в вязких особо глинистых породах или в мокром песке.

Своими руками его можно изготовить из листа стали, скрученной в неполную трубу. По вертикали должна остаться прорезь с выступающей на пару миллиметров кромкой от центра оси.

Таким образом, инструмент может не только вгрызаться в грунт, но и срезать слой почвы с боков.

Снизу сталь загибается, таким образом, чтоб получилась загребающая спираль – такая же, как на спиральном буре.

Чертежы ложкового бура можно легко найти в интернете или сделать самостоятельно, применяя компьютерную программу

Основные характеристики:

  • На конце бура имеется наконечник из сверла или другое острое орудие;
  • Штанга может быть разборной или цельной в зависимости от необходимости;
  • Ручка бура изготавливается широкой или тонкой, в зависимости от прочности грунта;
  • Длина цилиндра, как правило, не превышает 70 см.

Принцы работы состоит в том, чтоб по максимуму осуществить забор грунта и вытащить его на поверхность. Края вертикальных и горизонтальных кромок обязательно затачиваются, чтобы упростить процесс проворачивания бура-ложки.

Помимо ложкового, можно выделить еще один простейший бур для скважин – рамочный. Изготовить его самому довольно просто. Для работы понадобиться прямоугольная рамка, одну сторону которой заточить под углом 20 градусов. К нижнему основанию рамки приварить наконечник или сверло, к противоположному концу – ручку бура.

Мотобур из дрели

Соорудить аналогичное устройство из дрели гораздо проще. Высокая мощность – обязательная характеристика дрели. Лучше воспользоваться перфоратором.

Процесс будет менее трудоемким, потому что редуктор искать не нужно – он входит в конструкцию перфоратора. Кроме того, буры относятся к тем устройствам, которые агрегатируются с дрелью без дополнительных деталей.

Предохранительная муфта установлена между выходным валом и валом приводимого в движение бура. Она предотвращает поступление дополнительной нагрузки на редуктор и шнек, поэтому он не застрянет.

Перфораторы всегда оснащены реверсом, в отличие от дрели.

Сделать мотобур своими руками из дрели немного сложнее:

  1. Нужно подобрать дрель мощностью не менее 2 кВт, обладающего ресивером. Марка и год выпуска не имеют значения.
  2. Купить червячный редуктор (можно б/у) с передаточным числом 1:25. Можно приобрести соосный, но его использование может принести неудобства.
  3. Шнек – либо купить, либо сварить самостоятельно.
  4. Скрепить все элементы в технологически завершенную конструкцию. Возможно, на этом этапе вам придется обратиться за помощью, хотя при наличии инструментария, материалов и логики можно сконструировать крепеж самостоятельно.
    Главное, чтобы он был прочным, аккуратным и не препятствовал нормальной работе мотобура.

Преимущество бензопилы перед дрелью заключается в ее автономности. Дрель работает от сети, что сужает сферы ее применения, а «бензопильным» мотобуром можно пользоваться в условиях зимней рыбалки.

Преимущество дрели: топливная смесь в ней отсутствует, масло тоже. Дрель может работать при минусовой температуре, а бензопила замерзает. Приходится расходовать время на ее отогрев.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Спиральный бур подходит как для вертикального, так и для горизонтального бурения скважин.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

  • Труба диаметром 500 мм;
  • Два диска диаметром 100-150 мм;
  • Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Высоту спирального бура следует делать в зависимости от вашего роста

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Читайте так же:
Как правильно пилить бензопилой

Технология изготовления инструмента

На начальном этапе изготовления устройства осуществляется подготовка рабочей части ямобура. Для изготовления рабочего сегмента бура следует сначала определиться с его внешним диаметром. После выбора размера внешнего диаметра рабочей части из листа металла вырезается круг заданного диаметра. В центре круга требуется сделать отверстие, которое должно быть равным диаметру штыря.


Необходимые материалы для изготовления ямобура.

После изготовления полученное кольцо растягивается по высоте таким образом, чтобы сформировались лопасти шнека устройства. В случае если планируется бурение глубоких ям, то для изготовления рабочей части приспособления требуется подготовить несколько заготовок. Крепление заготовок к стойке требуется осуществлять при помощи сварки, сваривать элементы конструкции требуется с определенным шагом, который обеспечивает максимальную прочность конструкции.

После изготовления шнека агрегата можно приступать к изготовлению ножа устройства. Для того чтобы нож изделия имел высокую прочность и был очень острым, требуется для его изготовления применять сталь повышенной твердости. Такая твердость требуется для того, чтобы обеспечить легкость разрезания корней растений. Для этой цели лучше всего применять рессорную сталь, которая обладает высокой износостойкостью.

Размер изготавливаемого ножа приспособления должен строго соответствовать размерам изготовленного ранее шнека. Широкая сторона ножа затачивается для формирования режущей кромки. Для увеличения прочности режущего рабочего элемента его следует нагреть на огне до раскаления и приобретения красного цвета и после нагрева окунуть в машинное масло или холодную воду. Таким образом, осуществляется закалка рабочего элемента. После изготовления режущий элемент закрепляется при помощи сварки в нижней части шнека.

После изготовления ножа и его установки на рабочий элемент приспособления приступают к изготовлению наконечника. В случае применения в качестве стойки сплошного металлического стержня в нем на конце высверливается отверстие, в которое вставляется наконечник и закрепляется сваркой. В случае применения трубы отверстие высверливать не требуется, а наконечник вставляется в трубу и приваривается. Завершающим этапом изготовления является изготовление и закрепление рукоятки. Размер ручки должен быть таким, с которым удобно работать, на ручки одеваются для удобства куски резиновой шланги.

Ручной бур для скважины: как работать инструментом

Ручной спиральный бур – довольно удобный инструмент для бурения скважин. Принцип его работы заключается во взрыхлении части земляной породы, которую потом с легкостью можно достать вместе с буром. Вначале бур втыкают в землю и, проворачивая по часовой стрелке, вкручивают в грунт. Затем бур достается из скважины и очищается от грунта. Он хорошо справляется с глинистыми породами.

Единственный недостаток – это неудобство при работе с мокрой землей, грунт очень цепляется на бур, утяжеляет его и забивает. Для этого используется бур-ложка.

Если инструмент нужен для бурения глубокой скважины, используется бур с возможностью удлинения штанги. Штанга удлиняется с помощью частей трубы, которые свинчиваются между собой резьбовым креплением. Чтобы избежать разъединения деталей, части фиксируются дополнительными шплинтами. По мере углубления штанга наращивается. Когда бур достается, штанга разбирается. При процессе извлечения бура из скважины важно не забывать фиксировать чем-то штангу, чтобы случайно не уронить оставшийся короткий кусок в дыру.

Полевые испытания: проверка ручного ямобура на работоспособность

После того, как сварочные швы остыли, можно было проводить испытание сделанного своими руками инструмента. Несмотря на то, что я не до конца был уверен в его работоспособности, ямобур показал себя неплохо. Единственным недостатком можно назвать необходимость его периодического вытаскивания из скважины вместе со скопившейся сверху землёй. В остальном – без нареканий.

Первое забуривание. На удивление, идёт в землю как по маслу

Сделав 4 оборота вокруг оси, я вытащил ямобур вместе с собравшейся сверху режущих плоскостей землёй. За это время ямобур забурился на глубину около 7-10 см, что довольно неплохо. Получается, что на скважину, глубиной в метр, будет уходить около 10 минут. Конечно, при условии, что грунт не будет слишком каменистым.

Глубина пробуриваемой скважины после четырёх полных оборотов

Самодельные буры для скважин (видео)

Работа с самодельным буром отличается низкой себестоимостью и возможностью работать даже при отключении электроэнергии. При этом ландшафт участка сохраняется нетронутым, так как необходимость в использовании тяжелой техники отпадает.

  • Автор: admin
  • Распечатать
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Шнековый ямобур

Рисунок 4. Чертеж ложкового бура.

Наиболее близким к заводской конструкции является шнековый ямобур, у которого формируется винтовой режущий элемент с несколькими витками; причем каждый виток исполняет роль ножа. На рис. 3 показан чертеж такого самодельного инструмента.

Режущий элемент изготавливается из 3-5 дисков, вырезанных из стального листа, как указывалось выше. После просверливания центрального отверстия диски пропиливаются в одном месте до центра. Края металла в месте разреза разводятся относительно друг друга в виде винтового элемента (рис. 3). При креплении на осевой штанге верхний срез диска стыкуется с нижним срезом следующего диска, а место стыка аккуратно заваривается. Таким образом формируется винтообразный шнек. Все остальные элементы бура аналогичны другим конструкциям. (Рис. 3. Чертеж шнекового ямобура)

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
