Какой разъем для диагностики ваз 2114

Какой разъем для диагностики ваз 2114?

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Где находится разъем для диагностики ваз 2115?

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля. На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.

Где находится разъем для диагностики ваз 2109?

На «зубилах» с высокой панелью приборов (ВАЗ 2108, 2109, 21099) диагностический разъем находится на полке под бардачком, рядом с ЭБУ. На ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 с европанелью диагностический разъем находится на центральной консоли под прикуривателем, он прикрыт декоративной крышкой.

Как подключить диагностику к Ваз 2115?

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Где находится разъем для диагностики ваз 2107?

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Как подключить диагностику к Ваз 2110?

Теперь необходимо отыскать разъем – находится он внизу рулевой колонки, справа от водителя. Также этот разъем называется OBD. Зная это название, отыскать подходящий адаптер будет проще. Если верить отзывам, то самым удачным адаптером для автомобилей ВАЗ считается устройство для подключения K-Line.

В чем разница между OBD и OBD2?

Основное различие между ними заключается в том, что OBD1 является новаторской платформой и не был юридически внедрен промышленностью. Сканер OBD2 добился еще больших успехов и часто использует более эффективные проверки.

Где диагностический разъем на ваз 2111?

В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки. На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение. Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым.

Как сделать диагностику на ваз 2114?

Инструкция: Зажать кнопку одометра, повернуть ключ зажигания в первое положение, отпустить кнопку. Начинают бегать стрелки, Ещё раз нажать, отпустили, увидели версию прошивки. И в третий раз нажали, отпустили, увидели код ошибки (если он есть) на видео код: 8.

Как провести диагностику 2114?

Методы компьютерной диагностики ВАЗ 2114 и ЭБУ

Самодиагностика ВАЗ 2114:

Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила

Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила

Интересное

В любой машине при эксплуатации возможны различные неисправности. У владельцев автомобилей с инжекторным двигателем есть возможность самодиагностики. Для этого автомобили на заводе оснащаются диагностическим разъемом. В статье описано, где устанавливается диагностический разъем ВАЗ 2114 и ВАЗ 2115, при проведении диагностики даются инструкции по ее выполнению.

Расположение разъема и его особенности

ВАЗ 2114 и 2115, где установлена ​​европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Он покрыт декоративной крышкой. Чтобы получить доступ к вилке, просто поднимите крышку, и ее можно будет легко снять.

Автомобили ВАЗАЗ могут комплектоваться 12-контактным разъемом OBD 1 старого типа (GM-12) или 16-контактным трапециевидным разъемом OBD-II USB-KKL. Если ваш адаптер предназначен для OBD-II DR, вы можете приобрести адаптер.

Когда необходима диагностика?

Многих водителей пугает появление на панели приборов сигнала «Check Engine», информирующего о сбоях в работе систем автомобиля. Самый простой выход в этом случае — посетить заправку. Однако это связано как с финансовыми затратами, так и с пустой тратой времени. Благодаря появлению современных автомобилей ДР стала возможной компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно проводить своими руками. Для этого вам необходимо купить диагностический адаптер и иметь устройство, к которому он может быть подключен: компьютер, ноутбук или другое устройство.

Возможность проведения самодиагностики автомобиля позволит вам:

  • быстро выявить неисправности в автомобиле;
  • получать необходимую информацию от датчиков
  • изменить настройки;
  • сэкономить на посещениях заправок.

Необходимость диагностики возникает в первую очередь, когда выделено слово «Check Engine», но не будет лишним проводить регулярную диагностику в рамках профилактического обслуживания.

Дополнительную диагностику можно провести с помощью компрессора и мультиметра. При дополнительной диагностике следует проверить уровень жидкостей в системах автомобиля, осмотреть кузов и агрегаты на предмет механических повреждений. Затем проверьте компрессию в цилиндрах, состояние заряда аккумулятора, состояние клапанов, высоковольтных устройств и свечей зажигания. После выполнения первичной диагностики можно приступать к диагностике компьютера.

Читайте так же:
Какую скорость интернета поддерживает PS4?

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики необходимы ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, для диагностики это не имеет значения. Адаптер универсален и подходит для всех моделей ВАЗ (автор видео — КВ Автосервис).

Возможное несовпадение диагностических колодок. В этом случае можно купить переходник. В комплекте с адаптером идет диагностическая программа, но ее можно скачать в Интернете на специализированных сайтах. Они имеют одинаковый набор функций и могут отличаться некоторыми уникальными функциями.

При подключении ноутбука необходимо выключить зажигание.

Один конец адаптера подключается к DR, а другой конец подключается непосредственно к USB-порту ноутбука. После подключения адаптера зажигание включается. На следующем этапе запустите программу и начните диагностические работы. После запуска программы компьютер подключается к электронному блоку управления.

Интерфейс будет зависеть от загруженной программы. Они могут это сделатьбыть списками с индикаторами или графиками со значениями. На основании этих показаний можно сделать первые выводы о работе двигателя и основных систем автомобиля.

После отображения списка обнаруженных ошибок их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. Он декодирует любые ошибки, которые могут появиться в случае неисправности.

После расшифровки кодов обнаруженных ошибок следует приступить к их устранению. В первую очередь следует проверить датчики, так как от их состояния зависит правильность показаний. и работа ЭБУ. Поврежденный датчик может отображать ошибку. Для более точной диагностики может потребоваться дополнительная проверка компонентов машины. После устранения всех неисправностей убедитесь, что все работает правильно.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Следовательно, их необходимо сбросить перед новым тестом.

Для этого выключите зажигание и отключите диагностический прибор. Для сброса данных с микроконтроллера достаточно отсоединить отрицательную клемму аккумулятора. Затем процесс повторяется: ноутбук подключается и диагностика повторяется. Этот процесс повторяется до тех пор, пока все ошибки не будут устранены.

Распиновка

В зависимости от установленного в автомобиле ДР подключается диагностический прибор.

Купив диагностический адаптер и научившись проводить диагностику самостоятельно, вы избавитесь от визитов в автосервис, лишних трат и сможете контролировать техническое состояние автомобиля.

Самодиагностика ВАЗ-2114: коды ошибок

Диагностический разъем ВАЗ 2114: назначение, расположение и подготовка к диагностике

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.
В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

  1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
  2. Второй конец конец проводится к диагностическому разъему.
  3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
  4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

Читайте так же:
Как включить фары ближнего света Рено Логан?

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

диагностический разъем ваз 2114

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее.

При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели.

В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
  • на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него.

Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера.

ЭТО ИНТЕРЕСНО: Как заменить датчик температуры охлаждающей жидкости

Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле.

Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими.

Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Ваз диагностические разъемы

ГлавнаяВаз 2110Ваз диагностические разъемы

Владелец каждого современного автомобиля знает, что такое компьютерная диагностика и какие цели она преследует.

Благодаря такому типу проверки всех систем и узлов у автомобилиста есть возможность вовремя узнать о неисправностях тех или иных механизмов.

Читайте так же:
Как правильно подключить замок зажигания на Ваз 2106?

Однако, как показывает практика, далеко не все владельцы «десяток» знают, где находится диагностический разъем на автомобиле ВАЗ 2110 и для чего он нужен. Подробнее об этом читайте ниже.

Расположение разъема

Если вы решили произвести компьютерную проверку на ВАЗ 2110, вам потребуется не только все необходимое оборудование, но и знать, какое разъем использовать для диагностики.

Разумеется, чтобы найти колодку диагностики, нужно знать, где находится этот элемент. В случае с «десяткой» вывод расположен в нижней части рулевой колонки, с правой стороны от места водителя.

В любом версии ВАЗ 2110 этот разъем будет располагаться именно в этом месте.

Данный вывод, расположенный под рулем, также часто именуется как OBD. В соответствии с этим названием осуществляется и приобретение тестера.

Место расположения колодки на «десятке»

В своих отзывах автовладельцы «десяток» пишут, что наиболее оптимальным вариантом для самодиагностики является девайс K-line. Как показывает практика, к такому устройству без проблем можно подключить почти любое оборудование для тестирования. Если говорить об основном оборудовании, то в нашем случае его функцию будет выполнять компьютер.

Естественно, в гаражных условиях всегда проще работать с ноутбуком, чем со стационарным ПК, поскольку в данном случае процедуру проверки можно осуществлять прямо за рулем машины. Но если у вас нет возможности использовать ноутбук, можно применять и обычный ПК, только для этого вам потребуется удлиненный кабель для соединения компьютера с тестером.

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке.

По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке».

Но всегда следует помнить о том, что успешное тестирование возможно только в том случае, если человек, который его проводит, будет понимать что-то в этом и обладать определенными знаниями.

Адаптер для проверки с кабелем и диском с драйверами

Что касается самой процедуры, то для ее осуществления заранее подготовить необходимое программное обеспечение. Соответствующий софт без проблем можно найти в сети.

Программ для тестирования множество, на практике большинство владельцев «десяток» используют утилиту Motor-Scan. Эта программа позволяет максимально выявить все неисправности.

Чтобы произвести расшифровку полученных комбинаций, свидетельствующих о неисправности, вам потребуется и интернет.

Сама процедура тестирования осуществляется в таком порядке:

  1. К диагностической колодке, находящейся в центральной консоли справа от водителя, необходимо вставить тестер, ноутбук следует заранее включить.
  2. После того, как к разъему будет подключен тестер, необходимо активировать зажигание. Это нужно сделать обязательно, поскольку без питания программное обеспечение не сможет считывать комбинации ошибок.
  3. Затем на самом компьютере нужно запустить утилиту для проверки систем транспортного средства.
  4. В том случае, если разъем и другие элементы полностью рабочие, на экране компьютера вы сможете увидеть расположение электроники «десятки». Если это так, то можно приступать к тестированию. В зависимости от утилиты, автовладелец может произвести проверку нескольких узлов или систем по отдельности или всех сразу. Нажмите на кнопку «Старт» или «Начать», чтобы запустить программное обеспечение (название кнопки может быть изменено в зависимости от утилиты). В соответствии с полученными комбинациями водитель должен расшифровать коды, чтобы точно знать, где искать неисправность.

Что нужно знать о распиновке?

Распиновка контактов диагностического разъема на «десятки»

Теперь поговорим о распиновке. Если тестирование автомобиля будет осуществляться своими силами, вам полезно будет узнать, из каких компонентов состоит разъем. Распиновка колодки включает в себя обозначение всех контактов, расположенных внутри.

Видео «Диагностика на компьютере с помощью KKL адаптера»

В этом видео демонстрируется, как выполняется компьютерная диагностика ВАЗ 2115 через KKL адаптер (автор ролика — KV Avtoservis).

Распиновка разъемов для подключения OBD-2 кабеля USB-KKL к разъему OBD-1 (GM-12) ВАЗ.

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее

Диагностический разъем на ваз 2115 — где находится разъем obd

ELM327 V1.5 OBDII Bluetooth адаптер к ваз 2115 (12 контактная колодка диагностики)

Заказал себе вот такой адаптер для диагностики авто. Работает данный адаптер по интерфейсу Bluetooch(совместим с Windows, android, symbian и др.). После того как он пришел с китая, я сразу же решил опробывать его на деле, но не тут то было. Как оказалось колодка диагностики в моём ВАЗе старого образца(12 контактная — OBD I ). Я уже подумал его продать, но поискал в интернете назначение выводов колодки.

Читайте так же:
Как правильно прокачать тормоза на ваз 2110?

Рассмотрим 12 контактную колодку:

Как оказалось в моём случае L-линия диагностики под обозначением В у меня оказалась под буквой E.

Рассмотрим 16 контактную колодку:

Для диагностики нам нужно 4 выхода с колодки, а именно:

A — Масса(чёрный провод)
Е — L-линия диагностики(жёлтый провод)
H — Питание +12В (красный провод)
M — K-линия диагностики(синий провод)

БУДЬТЕ ВНИМАТЕЛЬНЕЙ L-линия диагностики МОЖЕТ ОТЛИЧАТЬСЯ РАСПОЛОЖЕНИЕМ У КАЖДОГО ПО РАЗНОМУ(СМОТРИТЕ ЖЕЛТЫЙ ПРОВОД В КОЛОДКЕ).

Вообщем вот вам «схема колхоз»:

Распиновка диагностического разъема автомобилей ВАЗ

Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

  • быстро выявить неисправности автомобиля;
  • получить необходимую информацию с датчиков;
  • изменить настройки;
  • сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Интерфейс Diagnostic Tool

Когда высветится список обнаруженных ошибок, их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. В нем расшифровываются все ошибки, которые могут высветиться при неисправностях.

Расшифровав коды обнаруженных ошибок, следует приступать к их устранению. В первую очередь стоит проверить датчики, так как от их исправности зависит правильность показаний и работы ЭБУ. Неисправность датчика может быть причиной высвечивания ошибки. Для более точной диагностики может понадобиться дополнительные проверки узлов машины. После устранения всех неполадок обязательно нужно выполнить проверку, чтобы убедиться, что все работает без ошибок.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Поэтому перед новой проверкой, их нужно сбросить.

Для этого выключается зажигание и отключается диагностическое оборудование. Чтобы сбросить данные с микроконтроллера, достаточно отключить минусовую клемму на аккумуляторной батарее. Далее процесс повторяется: подключается ноутбук и проводится повторная диагностика. Процесс повторяется, пока не будут устранены все ошибки.

Распиновка

В зависимости от установленного на автомобиле ДР осуществляется подключение диагностического оборудования.

Схема колодки диагностикиРаспиновка старого образцаРаспиновка кабеля OBD-II

Приобретя диагностический адаптер и освоив, как сделать диагностику самому, можно избавить себя от посещения автосервиса, лишних расходов и иметь возможность контролировать исправность своего автомобиля.

Читайте так же:
Кто входит в концерн Volkswagen?

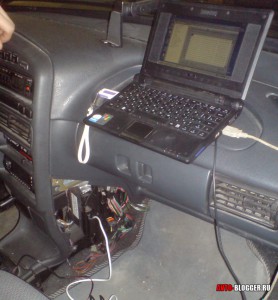

Диагностика ВАЗ 2114 и 2115 своими руками. С применением ноутбука. Рекомендации мастеров

Каждому водителю доступна диагностика ВАЗ 2114 и 2115 своими руками. Научиться этому достаточно просто. Причем понадобиться такой навык может в любой момент. Ошибки двигателя могут встречаться регулярно. Связано это может быть, например, с некачественным топливом. В этом нужно убедиться. При этом, посещение сервиса с целью проведения диагностики бьет по карману и затратно по времени. В связи с этим неплохо научиться диагностировать проблемы и делать это в любое удобное время. Также это заметно ускорит устранение выявленных неисправностей. В любом случае, умение правильно и быстро ставить диагноз своему автомобилю очень полезный навык. Многие водители считают это очень сложным, и даже не пытаются проводить подобную работу самостоятельно. Но на самом деле сделать это может каждый …

Диагностика ВАЗ 2114 и 2115 своими руками

Конечно, в этой статье будут общие правила действия, но при помощи них вы сможете обследовать полностью автомобиль.

Приспособления

Диагностика ВАЗ 2114 и 2115 своими руками делается с минимумом приспособлений.

ВАЗ 2114 - 2115

Для проведения работ вам понадобятся:
Ноутбук;

ноутбук

кабель

С его помощью ноутбук через USB подключается к диагностическому разъему;

диагностический разъем

Программа для диагностики

Мощность ноутбука не важна. Можно использовать самый простой. Адаптер можно взять универсальный для ВАЗов. На всех моделях разъемы стоят одинаковые. Программу можно скачать самостоятельно. Сейчас в интернете можно найти отличные бесплатные программы для диагностики.
Если вы хотите произвести дополнительные диагностические работы, то вам понадобится компрессометр и мультиметр. Так вы сможете оценить состояние автомобиля более подробно.

программа для диагностики

Дополнительные работы

Для более подробной диагностики осмотрите автомобиль на предмет повреждений кузова. Обязательно проверьте уровень всех технических жидкостей. Осмотрите подвеску и рулевое на предмет наличия люфтов. Обязательно измеряется компрессия. Ее значения должны колебаться в пределах от 9,5 до 11 атмосфер.

двигатель

При этом показания всех цилиндров должны быть примерно одинаковыми. Существенная разница между ними служит основанием повнимательнее присмотреться к мотору. Также нужно проверить состояние аккумулятора. Напряжение должно быть около 12,7 — 13,5 В (бывает по разному). Из дополнительных проверок окажется нелишним проверка регулировки клапанов. Зажатие одного или нескольких клапанов выдаст ошибку питания двигателя. Чтобы не перекапывать инжектор зря, лучше заранее проверить состояние клапанов. Проверьте работоспособность свечей и высоковольтников (высоковольтных катушек).

Диагностика

После проведения всех дополнительных работ можно переходить непосредственно к диагностике с помощью диагностического сканера. На практике вместо него проще использовать ноутбук с установленной диагностической программой. Перед началом работ следует включить зажигание. Все работы по оценке состояния мотора производятся с включенным зажиганием.
Внимание! Двигатель заводить запрещено!
Подключаемся к разъему и запускаем программу по диагностике. В зависимости от ее интерфейса вы сначала увидите либо графики с цифрами, либо список показателей, опять же с цифрами. Из этого всего можно сделать первичные выводы о работе мотора. Далее «выкидывает» список обнаруженных ошибок. Для их расшифровки придется заглянуть в текстовый файл (обычно он скачивается вместе с программой). Там указаны все ошибки, появляющиеся в процессе работы двигателя.

диагностика своими руками

Расшифровав ошибки, приступаем к их устранению. Начинайте устранение неисправности с проверки датчика. Например, программа показала код низкого качества смеси. Сначала проверьте работу самого датчика. Вполне вероятно он не работает. Его отказ вполне может вызывать ошибку. Это же можно сказать обо всех ошибках. Для более точной диагностики во многих случаях придется провести дополнительные исследования. Чаще всего проверяется давление в цилиндрах.
После устранения всех неисправностей обязательно проверьте правильность выполнения работ. Не забывайте, что код ошибки всегда сохраняется в памяти микроконтроллера. Поэтому старые показатели следует сбросить. Для этого нужно выключить зажигание, отключить диагностическое оборудование. Сброс производится путем отключения микроконтроллера. Для этого просто снимите одну клемму с аккумулятора. Подключив ее обратно включают зажигание, подключают ноутбук и проводят повторную диагностику. Если вы все сделали правильно, ошибки должны исчезнуть.

Заключение

Неисправности могут случиться с любым автомобилем. Эта проблема знакома каждому автолюбителю. В связи с этим диагностика ВАЗ 2114 и 2115 своими руками оказывается выходом для владельца проблемного автомобиля. Чтобы производить диагностические работы вам придется заранее подготовиться и потратиться на некоторое оборудование. Также желательно изучить основные требования к проведению диагностики. Это поможет вам сделать ее как можно точнее.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
